台达风冷电源 EOE18020222 不启动故障维修
一、故障现象

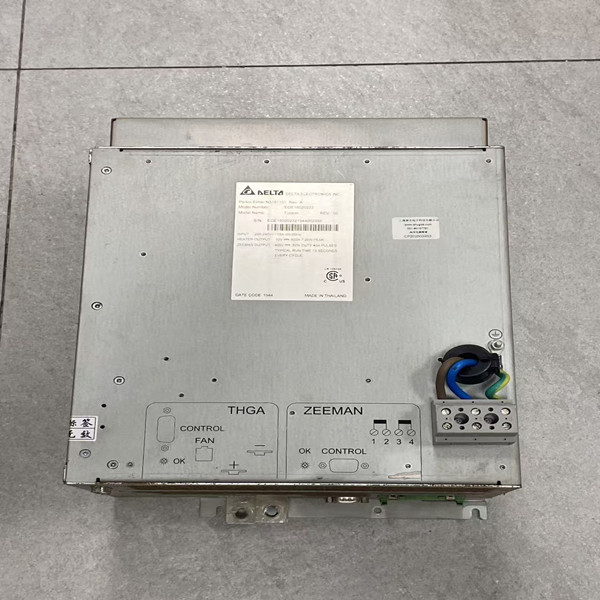

本台达 EOE18020222 为 PE 原子吸收配套 THGA/ZEEMAN 专用一体化风冷电源，设备接入 AC110/220V 市电后整机完全无启动迹象，面板无指示灯点亮，散热风扇不运转，石墨炉加热、塞曼励磁两路输出均无电压输出。更换合格输入电源线、确认前端空开供电正常后故障无改善；断开石墨炉主机所有外部负载空载测试，依旧无法启动，排除外部线路与后端负载短路问题，判定故障集中于电源内部输入、辅助启动功率回路。该设备 2025 年 3 月完成过一次维修，长期在实验室恒温车间持续带载运行，元件老化累积是故障主要诱因。
二、故障根源分层检测分析
断电后释放高压电容残余电量，拆解金属外壳分层检测电路，锁定四类核心损坏部件。第一，输入回路保险与 NTC 热敏电阻熔断，电网瞬时浪涌冲击导致通路断开，整机无基础供电，是本次故障表层直观问题。第二，400V 母线主滤波电容干涸失容，电容 ESR 阻值大幅上升，整流后直流母线电压跌落，无法为 PWM 主控芯片提供稳定工作电压，启动回路失去基础能源。第三，辅助待机电源启动电阻开路、PWM 控制芯片供电引脚无基准电压，电源无法生成自激驱动脉冲，整机始终处于休眠不启动状态；该电源分为加热、塞曼励磁双功率输出支路，辅助电源同时给两路驱动芯片供电，一旦失效整机无任何动作。第四，风冷散热风扇驱动支路短路，触发内部硬件锁死保护电路，即使输入通路完好，保护回路也会切断整机启动信号，风扇不转同步印证该支路故障。同时电路板多处焊点长期热胀冷缩出现虚焊，进一步加剧供电中断问题。
三、标准化芯片级维修实施流程
更换同规格慢断输入保险、功率型 NTC 热敏电阻，替换两只容量衰减的 400V 高压母线滤波电容，匹配原厂耐压与容值，消除母线电压不稳隐患。
检修辅助待机启动回路，更换开路启动电阻与故障 PWM 主控芯片，补焊芯片周边虚焊引脚，测量 VCC 供电脚恢复 15V 标准启动电压，电源具备自激启动条件。
检测风冷风扇驱动三极管与限流电阻，更换击穿损坏元件，修复风扇控制支路，解除硬件锁死保护信号。
整机吹扫电路板粉尘，对功率模块接触面重新涂抹导热硅脂，恢复风冷散热效率，避免长期运行过热加速元件老化。
硬件维修完成后接入可调稳压电源，空载逐级测试低压待机、母线高压、两路功率输出电压，确认各项参数符合原厂标定；连续 4 小时满载老化测试，风扇持续匀速运转，无停机、无保护跳闸现象。
四、维修总结
本次不启动故障属于多元件协同老化引发的复合型供电故障，仅更换单一小件无法彻底修复。该专用工业电源承载石墨炉升温与塞曼磁场励磁双重大功率负载，内部电路结构复杂，常规民用电源维修手段无法适配。维修后整机启动、风冷散热、加热输出、塞曼励磁功能全部恢复原厂标准，配套原子吸收设备可正常开展样品检测作业。日常使用需定期清理风道粉尘，减少长期满负荷连续运行，延缓功率、电容类易损元件老化，降低同类停机故障复发概率。
