安捷伦可编程直流电源 E3632A 空载正常，带载后自动重启故障维修

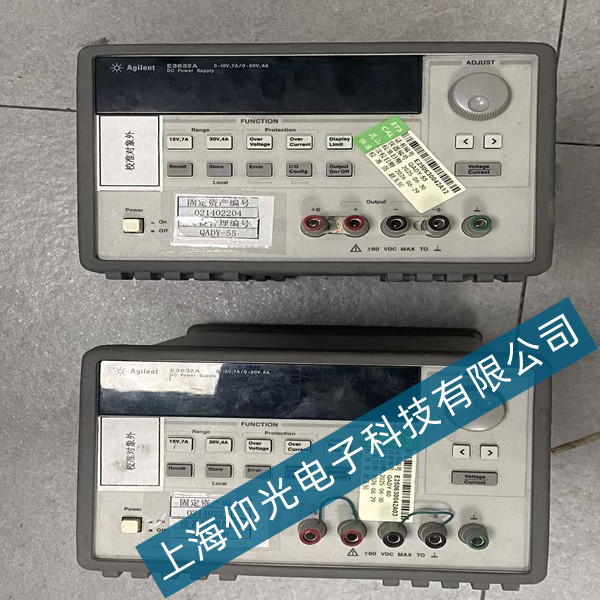

本次维修设备为安捷伦E3632A可编程直流电源，设备故障现象表现为空载开机一切正常，屏幕显示、参数设置、待机状态均无异常。一旦接入负载、输出电流上升后，设备立即出现自动重启，反复掉电复位，无法维持带载运行，无法正常供电使用。空载工况完全稳定，说明设备待机辅助电源基本正常，故障集中在功率输出、带载稳压及负载检测回路。
经过逐层排查，首先排除负载设备短路问题，更换多组负载测试，故障依旧复现，判定为电源本体故障。进一步检测发现，该故障属于典型的带载压降过大、功率回路带载能力衰减问题。主要原因有三点：一是主输出高压电解电容长期老化、容量衰减，空载时电压保持正常，一旦带载瞬间压降骤降，造成整机供电不足触发主控复位；二是功率MOS管开关内阻增大、导通损耗升高，大电流工况发热严重、输出稳压失效；三是电流采样电阻轻微变值、反馈运放漂移，带载后采样异常导致电源保护误动作，系统自动重启恢复初始状态。
同时检查输入整流电路、辅助供电回路，发现输入端滤波电容存在轻微失容，带载瞬间纹波增大，整机母线电压不稳定，进一步加重重启现象。设备长期长期连续运行、环境粉尘多，功率板散热变差，导致功率器件老化加速，是本次故障的根本诱因。
维修过程首先对整机进行深度除尘，清理功率板、散热片积尘，恢复散热条件。随后更换全部老化主回路电解滤波电容，恢复母线储能与稳压能力；检测并更换内阻变大的功率开关管，修复输出驱动回路；校正电流采样电阻及运放偏移问题，确保带载采样精准、保护阈值正常。最后检查辅助供电回路，更换衰减的小信号滤波电容，消除带载电压纹波干扰。
维修装配完成后，进行多级带载测试，分别施加轻载、半载、满载工况连续测试两小时。设备不再出现重启、掉电、复位现象，输出电压、电流稳定，纹波正常，参数调节响应灵敏，保护功能准确可靠。整机精度、稳压性能恢复设备出厂标准。
本次故障为E3632A机型典型老化故障，主要由电容衰减、功率器件老化、采样回路漂移造成空载正常、带载重启。通过更换功率器件、电容组、校正采样电路，彻底解决带载复位问题。设备目前运行稳定，可正常投入生产线使用。
