安捷伦可编程直流电源E3632A面板屏幕显示错乱故障维修
一、故障现象

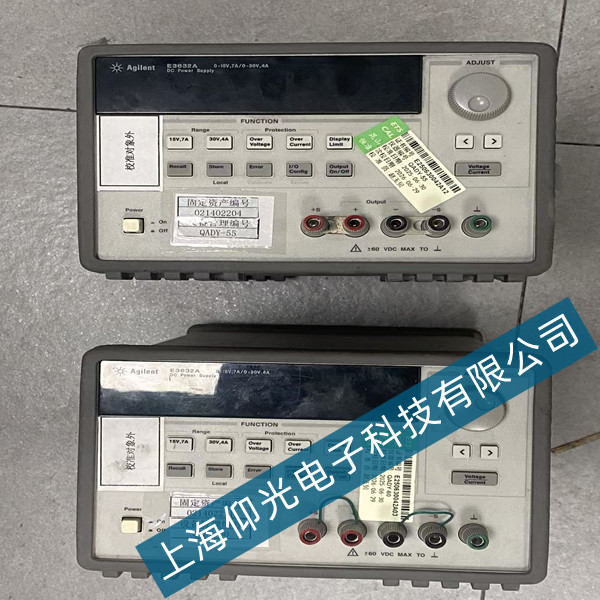

现场安捷伦E3632A可编程直流电源开机正常上电，设备可正常输出电压、电流，带载工况稳定，功能输出无异常，但面板屏幕存在严重显示错乱问题。具体表现为屏幕数字缺段、字符重叠、数值闪烁，设定参数与显示数值偶尔乱跳，按键操作对应显示延迟，偶尔出现黑屏后自动恢复现象。设备输出功能、程控通讯均正常，仅显示系统异常，不影响基础供电，但无法精准读取实时参数，存在生产操作隐患，需停机检修。
二、故障原因排查
结合设备故障特征，逐层排查锁定故障根源。首先排除主板功率回路、输出模块故障，设备带载稳定、无报错停机，证明主电路工况正常。其次排查外部因素，确认无电源波动、电磁干扰、外力磕碰问题。进一步拆机检测，核心故障集中在面板显示组件及附属电路。一是面板排线长期弯折、氧化腐蚀，排线针脚接触不良，导致显示信号传输断续、数据失真，是显示错乱的主要诱因；二是屏幕驱动IC老化、焊点虚焊，信号解析异常，引发数字缺段、字符闪烁；三是面板供电滤波电容容量衰减，供电纹波过大，造成显示模块工作电压不稳定，参数显示乱跳；四是长期车间粉尘堆积，面板按键与显示板缝隙积尘，引发微短路，干扰显示信号传输。
三、维修实施过程
第一步，断电拆机清洁，拆解设备面板组件，清理显示板、排线表面粉尘与氧化层，擦拭屏幕触点，彻底消除积尘导致的信号干扰问题。第二步，检修传输排线，更换老化破损的显示排线，重新压接固定针脚，确保信号传输稳定，杜绝接触不良故障。第三步，芯片级维修显示板，对驱动IC虚焊引脚重新补焊加固，更换容量衰减的供电滤波电容，稳定显示模块工作电压，修正电压纹波异常问题。第四步，整机调试校准，组装复位面板组件，开机连续通电测试，切换不同电压、电流参数，反复操作面板按键，观察屏幕显示状态。经过长时间试运行，屏幕字符清晰完整、数值稳定无跳动，参数切换同步无延迟，显示错乱故障彻底消除。
四、维修总结
本次E3632A电源屏幕显示错乱故障，属于设备常见的面板辅助电路故障，与主功率回路无关，主要由排线氧化、驱动芯片虚焊、供电滤波失效及粉尘干扰导致。此次维修通过清洁除尘、更换排线、补焊芯片、更换老化电容，彻底修复显示异常问题。维修后设备显示、按键、输出功能全部恢复正常，参数读取精准、运行稳定。后续使用中需定期清洁设备面板，避免粉尘堆积，减少频繁弯折排线，有效规避同类故障复发，保障设备长期稳定运行。
