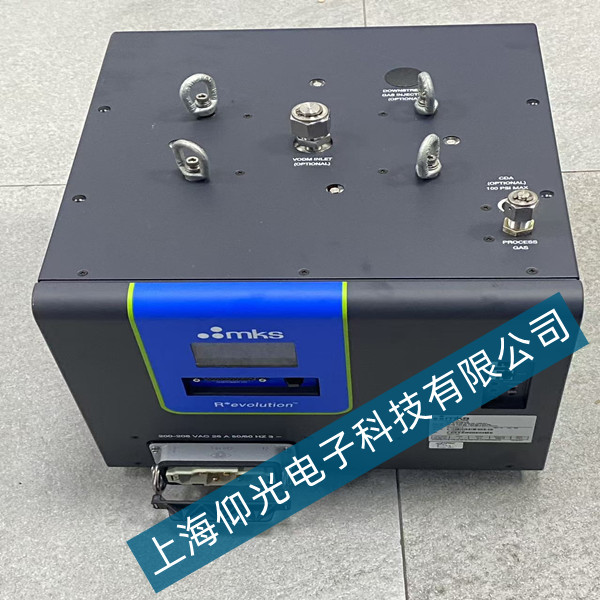

mks射频电源 AX7696 射频无输出故障维修
一、故障现象
设备通电后控制面板正常点亮，参数设定、通讯交互功能无异常，风扇、冷却系统正常运转，无过热、驻波故障告警。操作人员设置目标射频功率后启动输出，功率读数始终保持 0W，腔体等离子无法起辉，设备无任何报错代码，生产线镀膜工序中断。断开工艺腔体负载，空载测试射频输出依旧失效，判定故障源于电源本体内部功率回路，排除外部匹配器、腔体线路问题。
二、分层拆机检测与故障分析
遵循弱电控制板→功率驱动回路→高频输出模块的顺序拆解设备，首先测量主控板各组低压供电，5V、24V 电压数值标准，通讯芯片、信号控制电路工作正常，设备能正常接收启停指令，说明控制逻辑无损坏。
随后检测高频驱动板，发现功率放大 MOS 管一组击穿短路，定向耦合器反馈采样电阻烧蚀断路，功率反馈信号无法回传主控芯片。设备检测不到输出反馈信号，自动切断高频振荡电路，造成射频零输出。进一步排查匹配内部回路，发现谐振电容老化容量衰减，高频振荡电路无法建立稳定射频波形。此外设备长期在洁净车间运行，散热风道轻微积尘，功率元件散热效率下降，加速功率管老化击穿。
三、标准化维修实施步骤
断电对整机电容充分放电，拆除烧毁的功率 MOS 管、损坏采样电阻，更换同原厂规格元器件，清理电路板表面粉尘与碳化残渣。
更换老化谐振高频电容，重新焊接定向耦合器反馈线路，校准功率采样反馈回路信号幅值。
深度清理整机散热风道、功率模块散热鳍片，检查散热风扇转速，保障功率元件散热通畅。
接入标准匹配假负载，空载上电调试，逐步上调输出功率，校准功率反馈采样参数，修正主控内部功率阈值。
持续带载老化运行 2 小时，分段记录 50W、200W、600W 多档位输出功率，功率显示与实际输出一致，无波动、无保护停机。
接入现场工艺腔体联机测试，启动设备后等离子正常起辉，功率调节响应迅速，各项工艺参数达标。
四、维修总结与维保建议
本次射频无输出故障核心原因为功率放大管击穿、反馈采样回路断路，元器件长期高温加速老化是主要诱因。维修完成后设备射频输出功能完全恢复，可稳定投入生产。日常运维需每月清理散热风道粉尘，每季度检查射频输出接头、匹配电容状态，定期空载校准功率反馈回路，避免功率元件损坏造成停机故障，延长射频电源使用寿命。
