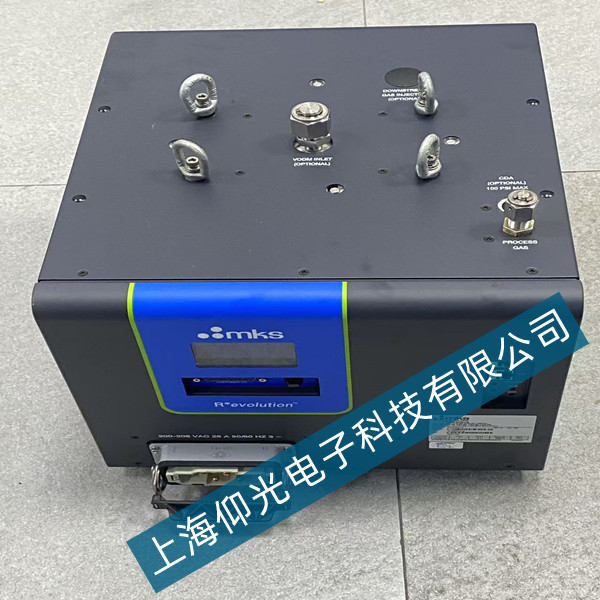

mks射频电源 AX7696 过温过热报警锁机故障维修
发布时间：7/25/2026
发布者：YX
设备通电后控制面板正常点亮，参数设定、通讯交互功能无异常，散热风扇、冷却风道正常运转，开机自检无驻波、联锁故障告警。操作人员设置目标射频功率后启动输出，设备带载运行 3 至 10 分钟便弹出过温告警，整机触发保护锁机并切断射频输出。待设备自然冷却后可重新开机，但再次带载运行会重复过热锁机故障，无法满足产线连续加工需求。现场环境温度、通风条件均符合设备使用标准，排除外部环境诱因，判定故障源于设备内部散热系统与温控检测回路。
-
mks射频电源 AX7696 过温过热报警锁机故障维修
一、故障现象
设备通电后控制面板正常点亮，参数设定、通讯交互功能无异常，散热风扇、冷却风道正常运转，开机自检无驻波、联锁故障告警。操作人员设置目标射频功率后启动输出，设备带载运行 3 至 10 分钟便弹出过温告警，整机触发保护锁机并切断射频输出。待设备自然冷却后可重新开机，但再次带载运行会重复过热锁机故障，无法满足产线连续加工需求。现场环境温度、通风条件均符合设备使用标准，排除外部环境诱因，判定故障源于设备内部散热系统与温控检测回路。
二、分层拆机检测与故障分析
遵循弱电控制板→功率驱动回路→散热温控模块的顺序拆解设备，首先测量主控板各组低压供电，5V、24V 电压数值标准，通讯芯片、启停控制电路工作正常，设备可正常接收上位机功率指令，说明整机控制逻辑无损坏。
随后检测散热模组与温控回路，发现机身进出风道、功率放大模块散热鳍片堆积大量粉尘杂质，风道流通受阻；内置散热风扇轴承磨损，转速衰减，散热风量达不到额定标准。拆解功率模块后可见功率 MOS 管底部导热硅脂干涸硬化，热传导失效，器件工作热量无法导出，模块温度快速飙升。同时测量温度采样元件，内置热敏电阻阻值漂移，测温数据失真，设备误判高温提前触发保护程序。长期高温运行加速元器件老化，形成持续过热锁机故障。
三、标准化维修实施步骤
断开设备总电源，对整机高压电容充分放电，拆除整机外壳、散热模组，使用无尘气枪与无尘布彻底清理散热鳍片、风扇、风道内部粉尘杂物，疏通全部散热通道。
更换转速衰减、轴承磨损的原装散热风扇，清除功率器件表面老化干裂导热硅脂，均匀涂抹全新耐高温导热硅脂，保证功率模块与散热器紧密贴合。
更换阻值漂移失效的热敏探头，校准温控检测回路参数，全面检查内部线路焊点，加固氧化、虚焊点位，规避高温引发次生电路故障。
接入标准匹配假负载，空载上电分段调试，逐级上调射频输出功率，连续满负荷老化运行 4 小时，监测模块温度、风扇转速，确认无过热告警。
四、测试验收与维保总结
维修装配完成后开展空载、带载双重测试，设备连续 4 小时满功率运行无过热报警、无锁机停机现象，风扇运转平稳，整机、功率模块温度均处于标准区间，射频功率输出稳定、调节响应灵敏。接入生产腔体联机调试，各项工艺参数达标，设备可长时间稳定运行。
本次故障核心诱因是散热风道积尘堵塞、导热介质老化、温控探头参数漂移。后续需建立定期维保机制，每月清理设备散热风道，每半年更换导热硅脂、校准温控元件，定期检查散热风扇工况，避免高温保护故障反复发生，延长射频电源使用寿命。
