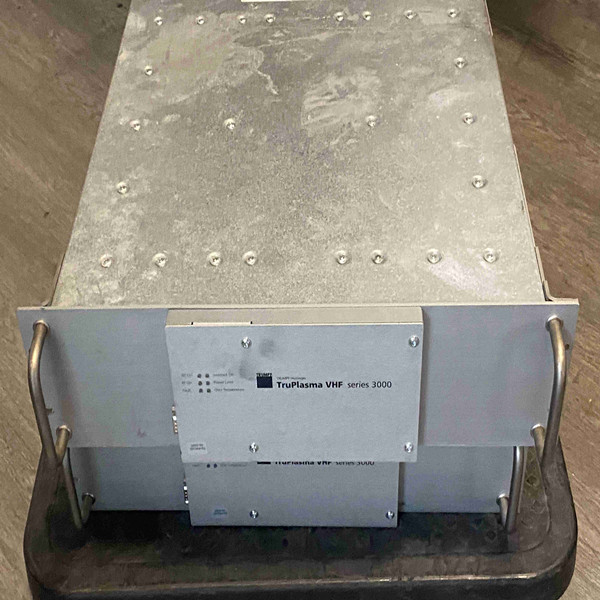

本次维修设备为霍廷格TruPlasma系列工业射频电源，设备主要用于等离子镀膜、刻蚀及表面处理工艺。设备运行过程中频繁出现反射功率过高报警，驻波比超限，触发系统自我保护，导致设备瞬间降功率、跳停停机，工艺无法持续进行。设备开机自检正常，可短时起辉工作，但负载稍波动即立刻保护停机，严重影响产线连续生产，需拆机检修排查硬件故障。

立即咨询

霍廷格TruPlasma射频电源反射功率过高频繁保护停机故障维修
本次维修设备为霍廷格TruPlasma系列工业射频电源，设备主要用于等离子镀膜、刻蚀及表面处理工艺。设备运行过程中频繁出现反射功率过高报警，驻波比超限，触发系统自我保护，导致设备瞬间降功率、跳停停机，工艺无法持续进行。设备开机自检正常，可短时起辉工作，但负载稍波动即立刻保护停机，严重影响产线连续生产，需拆机检修排查硬件故障。
维修前期先开展外部排查，排除现场工况问题。逐一检查设备输入供电稳定性、接地工况、射频同轴电缆及接头状态，清理接头氧化积碳，紧固连接点位，确认无松动、无破损、无打火痕迹。检查工艺腔体、匹配器负载状态，排除腔体电弧、靶材污染、负载阻抗偏移等外部异常。经多次空载与带载测试，故障依旧频繁复现，判定故障源于射频电源内部硬件检测与输出回路异常。
拆机深度检测整机模块，排查故障根源。经检测，设备长期高频工作，内部射频功率采样回路参数漂移，定向耦合检测电路精度偏移，导致反射功率采集数值异常偏大。同时设备内部积尘较多，造成高频回路散热不良，驱动板时序参数偏移，功放输出稳定性下降，负载轻微波动即出现阻抗失配。另外，内部部分高频滤波电容老化，高频抑制能力下降，造成射频杂波增多，系统误判反射超限，频繁触发保护停机。
针对故障问题开展标准化维修作业。对整机内部电路板、风道、高频腔体进行深度除尘清洁，改善高频散热与绝缘环境。更换老化失效的高频滤波元件，修复功率采样检测回路，校准定向耦合采样参数，修正反射功率检测偏差。全面检查射频输出链路、功率放大模块及驱动电路，补焊虚焊点，加固内部接插件，杜绝高频信号传输损耗与干扰问题。
维修完成后进行整机调试与工艺级校准，重新匹配阻抗参数，复位系统保护阈值参数。模拟生产负载工况，进行长时间带载老化测试，逐级提升输出功率，持续监测入射功率、反射功率及驻波比数值。设备启动正常，等离子起辉稳定，反射功率降至标准允许范围，无超限报警、无跳停保护现象，功率输出平稳、匹配响应灵敏。
经过全面检测验证，设备各项电气参数恢复原厂标准，频繁保护停机故障彻底解决，设备运行稳定可靠，可正常投入产线等离子工艺生产使用。
