西门子6SL3555电源模块无24V输出故障维修
发布时间：9/3/2026
发布者：YX

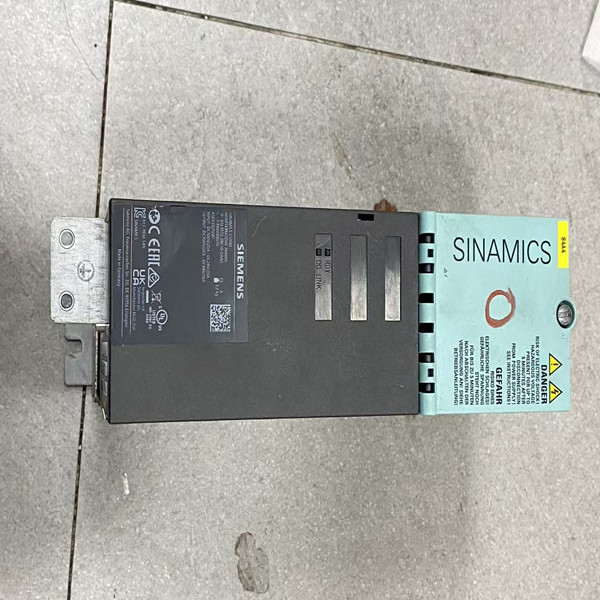

本次维修设备为西门子6SL3555外置24V电源模块，该模块配套G110M分布式变频器使用，主要为变频器控制单元、通讯及IO回路提供稳定24V直流供电。设备故障现象为模块上电后指示灯不亮，整机无24V电压输出，后端变频器因供电缺失无法启动运行，设备整机停机，生产线无法正常工作。现场确认前端输入供电电压正常、接线无松动、负载无短路，排除外部线路与负载故障，判定为电源模块内部硬件损坏，需拆机检修。
-
西门子6SL3555电源模块无24V输出故障维修
本次维修设备为西门子6SL3555外置24V电源模块，该模块配套G110M分布式变频器使用，主要为变频器控制单元、通讯及IO回路提供稳定24V直流供电。设备故障现象为模块上电后指示灯不亮，整机无24V电压输出，后端变频器因供电缺失无法启动运行，设备整机停机，生产线无法正常工作。现场确认前端输入供电电压正常、接线无松动、负载无短路，排除外部线路与负载故障，判定为电源模块内部硬件损坏，需拆机检修。
维修前期开展系统性外部排查工作，首先检测模块交流输入电压，确认供电输入稳定合规，断开后端所有负载设备，单独空载上电测试，依旧无24V输出，排除过载、短路、线路干扰等外部因素。结合设备工况分析，该电源模块长期在工业粉尘、电磁干扰较强的环境下连续运行，内部元器件长期高温工作，易出现电容老化、功率器件失效、保护回路锁死等问题，是导致无输出故障的主要诱因。
拆机后对电源模块内部电路进行全面检测，通过万用表、专业检测仪器逐一排查输入回路、整流电路、开关功率回路、PWM主控芯片、输出稳压及保护电路。检测发现，设备内部输入侧保险熔断，输入端滤波电解电容老化容量衰减、ESR阻值升高，同时开关电源主控芯片工作异常，电路无法起振，导致电源整机无法建立电压输出。因元器件老化及瞬时电网浪涌冲击，触发电源内部永久保护锁死，最终造成整机无24V输出。
针对故障根源开展标准化维修作业。对模块内部电路板进行深度除尘清洁，清除积尘、氧化杂质，恢复电路板绝缘性能。更换熔断的输入保险、全部老化失效的电解滤波电容，修复整流与供电输入回路。更换异常的电源主控芯片，检修输出稳压、电流采样及反馈回路，排查并修复虚焊、变质元器件，彻底恢复开关电源振荡、稳压、输出功能。
硬件维修完成后，对电源模块进行空载与带载调试校验。多次上电测试，模块指示灯正常点亮，空载24V输出电压稳定在标准区间。接入模拟负载持续带载老化测试，输出电压无跌落、无波动、无保护停机现象，带载能力完全恢复。将模块重新对接变频器设备上机测试，后端设备供电正常、启动运行顺畅，无任何供电报错。
经长时间稳定性测试，该电源模块24V输出稳定、带载性能良好，各项电气参数符合原厂技术标准，故障彻底排除，可正常投入生产线配套使用。
