菊水J53060直流电源输出电压漂移测量不准故障维修

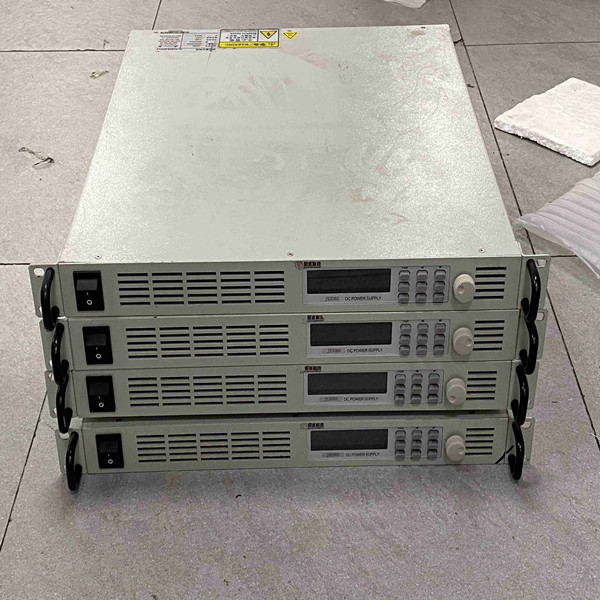

本次维修设备为菊水J53060可编程高精度直流稳压电源，主要用于实验室精密供电、产品老化测试及元器件性能检测。设备故障现象为开机初始电压基本正常，随着工作时间延长，输出电压持续漂移，面板显示电压与外接标准万用表实测数值偏差逐渐增大，测量精度严重超标。设备无报错代码、无保护停机，可正常开机输出，但数据不准，无法满足精密测试工艺要求，需拆机检修校准。
接修后首先开展外部排查，排除人为与环境因素。确认设备输入市电稳定，无电压波动；检查输出接线端子无氧化、松动，测试线缆接触良好，更换高精度测试线复测故障依旧。空载、轻载、满载分别测试，发现设备温升越高电压漂移越明显，冷机状态误差较小，热机后误差持续扩大，判定故障来源于电源内部电路温漂、元件老化及采样回路精度衰减问题。
拆机后对整机电路进行逐级检测，锁定故障根源。该机型长期高温连续工作，内部低压基准芯片参数偏移，是电压漂移的核心原因；同时输出端高频滤波电容老化，容量衰减、内阻增大，导致输出纹波升高、稳压性能下降。此外，电压采样反馈回路精密电阻、运放电路受热参数偏移，造成主板采集电压与实际输出电压不一致，设备出现显示不准、输出漂移故障。电路板积尘导致散热不良，进一步加剧了元器件温漂问题。
针对故障问题开展标准化维修作业。对整机内部电路板、散热风道、功率器件区域进行深度除尘清洁，改善散热条件，降低工作温漂。更换老化失效的输出滤波电容、精度衰减的基准芯片及异常精密采样元件，修复电压反馈运算放大回路，重新补焊相关薄弱焊点，消除电路工作不稳定隐患，恢复电源稳压控制精度。
硬件维修完成后，对设备进行整机精度校准与老化测试。依据原厂技术标准，重新校准设备零点、满量程电压参数，修正内部采样系数。分别进行长时间冷机、热机连续测试，持续监测输出电压稳定性。经过多组高低压、轻重载交替测试，设备输出电压平稳，无漂移、无跳变，面板显示值与实测值误差控制在标准允许范围内，稳压精度、重复性完全达标。
本次故障主要由内部基准元件老化、采样回路精度衰减及散热不良引发。维修后设备各项电气性能恢复出厂标准，电压输出稳定、测量精准，漂移故障彻底解决，可正常投入精密测试工艺使用。
