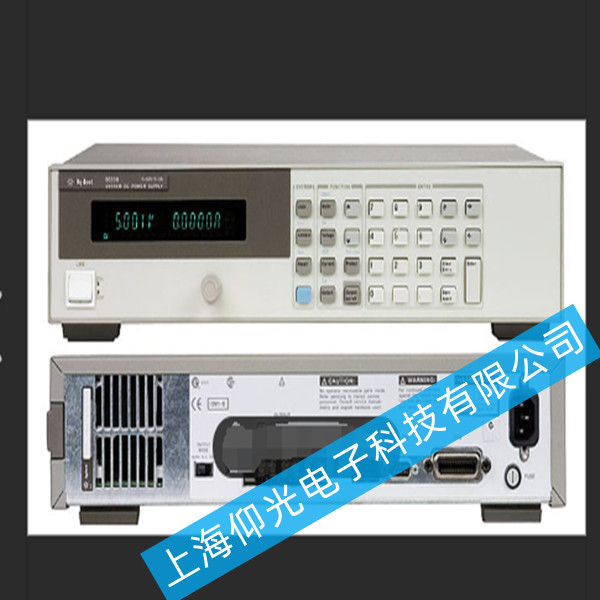

安捷伦6632B直流稳压电源驱动电路异常的维修
针对安捷伦6632B直流稳压电源驱动电路异常的维修，需结合其电路特点和常见故障点进行系统性排查。以下是详细维修步骤及注意事项：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：张工， 杨工
一、故障现象分析
输出电压不稳定或无法调节
电源指示灯异常（如过流/过温警告灯亮）
控制信号无响应（如GPIB/RS-232通信失败）
内部发出异常噪音或散热不良
二、维修前准备
万用表、示波器、热成像仪
替换元件（稳压管、电容、控制芯片等）
技术手册（含电路图、自检程序）
断开电源并等待10分钟（内部电容放电）
佩戴防静电手环，避免静电损坏元件
三、逐步排查与修复
1. 基础检查
检查散热风扇是否运转，出风口是否堵塞
观察电路板是否有烧焦痕迹或电容漏液
短接输出端，测量空载电压/电流是否符合规格（0-20V/0-5A）
逐步增加负载，观察是否触发过流保护（LED闪烁或输出电压骤降）
2. 控制信号链路检测
检查AT89C51单片机及DAC0832数据端口连接是否松动
用示波器测量SCPI命令触发时的波形，确认通信协议匹配
检测运算放大器（如LM741）输出端电压，确认误差信号在±1V范围内
检查反馈电阻网络（R4/R5）是否虚焊或阻值漂移
3. 关键元件测试
测量LM317调整管输入输出压差，应小于40V（防止击穿）
检查参考电压源LM399输出是否为6.95V（误差＞5%需更换）
测试大容量电解电容（如C7/C9）ESR值，若＞1Ω则更换
检查高频滤波电容（如C8/C10）是否失效导致纹波增大
4. 电源模块深度检测
测量辅助电源±15V是否稳定（波动＞5%需检查7818/7915三端稳压器）
过流保护测试：逐步增加负载至额定值+10%，观察是否自动切断输出
过温保护触发：用热成像仪检查散热片温度，若＞80℃需清理灰尘或更换风扇
四、常见故障修复方案
输出电压不可调 DAC0832损坏 更换同型号DAC芯片，重新校准输出量程
控制信号无响应 GPIB接口芯片失效 检查SN75176B芯片供电，更换损坏元件
频繁触发过流保护 电流采样电阻（R1/R2）虚焊 补焊或更换低阻值精密电阻（误差＜1%）
散热不良导致降额 散热片与功率管接触不良 清理导热硅脂，紧固安装螺丝
五、功能验证
连接5A负载，调节电压至20V，观察纹波电压是否＜3mV（RMS）
通信测试：
通过GPIB发送SCPI命令"*IDN?"，确认返回正确设备信息
满载运行1小时，监测温度及输出电压漂移（应＜10mV/℃）
六、技术资料支持
官方手册获取：访问Keysight官网或电子维修社区（如EEVBlog）下载6632B服务手册
主控制板：重点检查U2（AT89C51）、U3（DAC0832）及周边电路
功率板：关注Q1（大功率调整管）、D1（整流桥）及散热电路
通过以上流程，可系统性解决驱动电路异常问题。若故障复杂，建议联系上海仰光电子科技有限公司专业维修团队进行进一步诊断。
