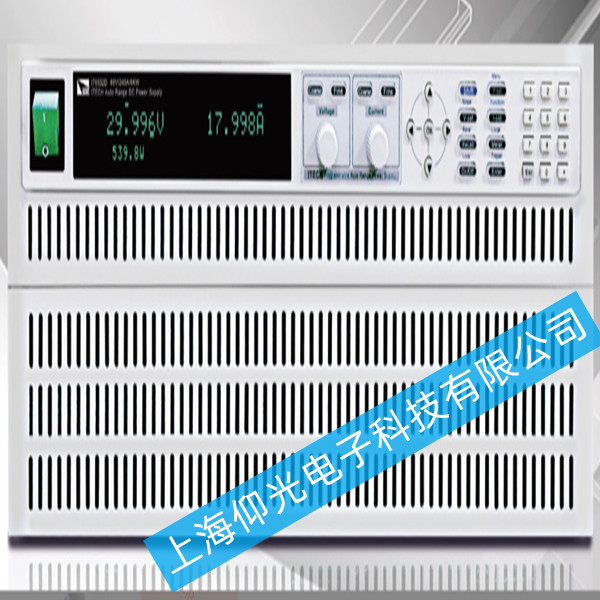

艾德克斯IT6523C大功率可编程直流电源输出电压过低的故障
针对艾德克斯IT6523C大功率可编程直流电源输出电压过低的故障，可按照以下步骤进行排查与维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、初步检查与确认
确认交流输入电压是否在设备额定范围内（如AC 85-264V），使用万用表测量输入电压是否稳定。
检查输入电源线是否接触良好，无松动或损坏。
断开负载，测试空载输出电压，确认是否为负载问题导致电压拉低。
检查输出端子及连接线是否氧化、松动或接触不良。
查看设备面板显示是否正常，确认是否因参数设置错误导致输出异常。
二、硬件故障排查
检查电压反馈电路中的电阻、电容、光耦等元件是否开路、短路或参数漂移。
测量DAC（数模转换器）输出电压是否异常，确认控制信号是否正常传递。
使用示波器监测MOSFET/IGBT驱动波形，检查是否存在误导通或驱动不足。
测量功率管漏源极间阻值，判断是否击穿或漏电。
检查输出电压采样分压电阻是否变值，确保采样电压准确。
测试ADC（模数转换器）输入信号，确认采样数据未失真。
三、控制与保护功能验证
检查过流保护阈值是否被误调低，导致设备提前进入保护状态。
模拟过流触发条件，确认保护电路是否正常复位。
恢复出厂设置，排除因参数配置错误导致的输出异常。
更新设备固件至最新版本，修复可能的软件漏洞。
四、环境与干扰因素排查
使用示波器监测输入电压波形，检查是否存在尖峰、浪涌或谐波干扰。
确认输入电源是否稳定，必要时增加滤波器。
测量关键功率器件温度，确保散热系统（风扇、散热片）正常工作。
检查设备周围是否存在强电磁干扰源，必要时增加屏蔽措施。
五、维修后测试与验证
空载测试输出电压稳定性，逐步增加负载至满载，监测电压波动范围。
使用高精度数字万用表对比设定值与实际输出值，确认误差在±0.1%以内。
连续运行设备4小时以上，观察是否出现电压漂移或保护误动作。
记录测试数据，确保设备长期稳定性。
六、维修工具与备件建议
必备工具：示波器（带宽≥100MHz）、数字万用表（精度≥0.05%）、热成像仪。
关键备件：功率MOSFET（如IXFH28N50P）、运算放大器（如OPA2170）、采样电阻（精度0.1%）。
七、预防性维护建议
定期校准：每6个月使用标准源校准输出电压，确保精度符合IEC 60950标准。
环境控制：保持设备运行温度在0-40℃，湿度≤80%RH，避免凝露。
操作规范：禁止热插拔负载，确保输出端子无裸露金属，防止短路。
八、注意事项
维修前务必切断电源，等待电容放电完毕后再进行操作。
