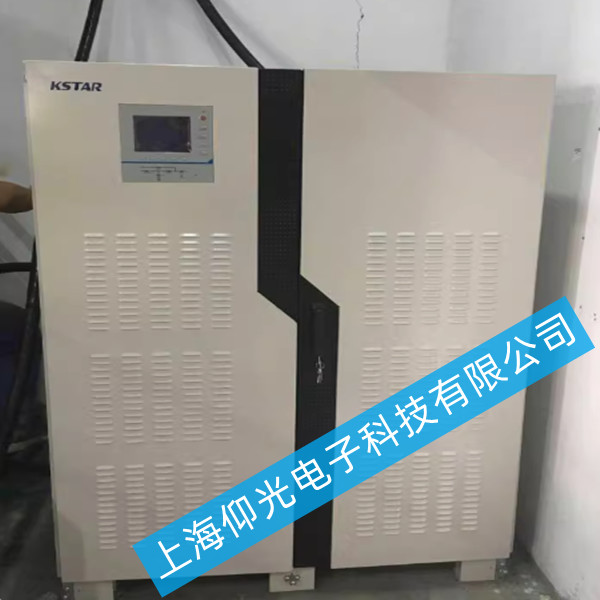

大功率科士达UPS电源 EP300K（6脉冲工频机，在线式三进三出，300KVA） 出现输出短路故障
针对大功率科士达UPS电源 EP300K（6脉冲工频机，在线式三进三出，300KVA） 出现输出短路故障的情况，维修处理需遵循以下步骤和注意事项：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障确认与初步排查
检查UPS是否触发报警（如蜂鸣器长鸣、面板指示灯闪烁或显示短路故障代码）。
确认负载端是否存在短路（如设备内部短路、接线错误或电缆破损）。
检查UPS输出端子是否有烧灼痕迹或异常温升。
立即关闭UPS输入电源（市电），并断开电池组连接，防止故障扩大或损坏设备。
二、故障分析与定位
断开所有负载，逐一接入测试，确认是否为负载短路导致。
使用万用表测量负载输入端电阻，排除短路或接地故障。
测量UPS输出端子对地电阻，确认是否存在绝缘损坏或内部短路。
检查输出滤波电容、逆变模块、静态开关等关键部件是否有烧毁或损坏迹象。
短路故障可能触发过流保护，需检查控制板、驱动电路及电流检测传感器是否正常。
确认保护电路（如熔断器、断路器）是否已动作，如熔断需更换同规格器件。
三、维修与更换
若逆变模块、IGBT、电容等元件损坏，需更换同型号配件。
更换后需重新调试参数，确保输出电压、频率及波形符合标准。
如发现电缆破损或绝缘老化，需更换电缆并重新紧固接线端子。
确保负载接地符合规范，避免接地不良引发短路。
清除故障记录，复位UPS控制板参数。
根据负载需求重新配置输出参数（如电压、频率、过载能力等）。
四、测试与验证
接入假负载（如电阻箱），逐步增加负载至额定值，监测输出电压、电流及波形稳定性。
接入实际负载，运行至少1小时，确认无异常报警或温升。
模拟过载、短路等故障，验证UPS保护功能是否正常触发。
五、注意事项
维修前需穿戴绝缘防护装备，并确保UPS完全放电。
严禁带电操作，防止触电或二次故障。
若无法自行修复，需联系上海仰光电子科技有限公司专业维修团队。
提供设备序列号、故障代码及详细维修记录，以便快速诊断。
定期检查负载绝缘及UPS输出端子，避免老化或松动。
配置备用电源或旁路系统，减少故障对关键负载的影响。
