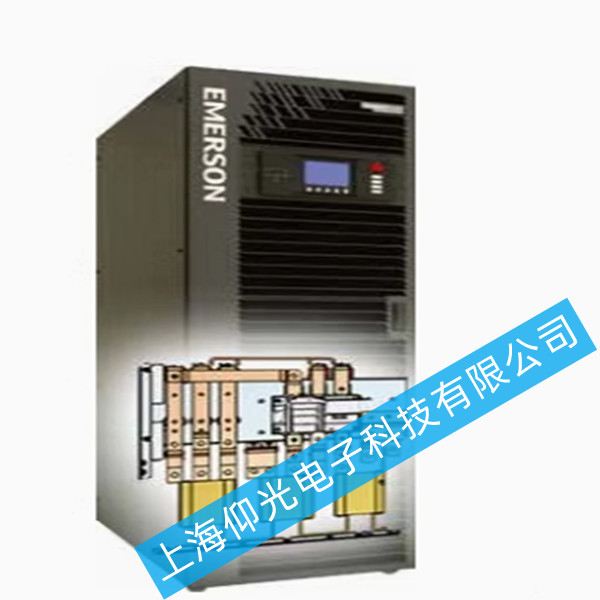

大功率艾默生UPS应急电源160KVA（三进三出、高频长延时、零转换防断电）出现输出短路故障
针对大功率艾默生UPS应急电源160KVA（三进三出、高频长延时、零转换防断电）出现输出短路故障的维修，需按照以下步骤进行排查和修复：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障现象确认
UPS可能发出报警声，显示面板提示“输出短路”或相关故障代码。
输出电压异常（如电压降为0或极低），负载设备无法正常工作。
立即断开UPS输入电源（市电和旁路），避免故障扩大。
佩戴绝缘手套，使用绝缘工具操作，确保人身安全。
二、故障排查步骤
1. 检查输出负载
断开所有负载设备，逐一重新连接，定位是否存在短路负载。
使用万用表检测负载设备的输入端电阻，确认是否存在短路现象。
确认负载总功率是否超过UPS的额定容量（160KVA）。
若负载过载，需减少负载或更换更大容量的UPS。
2. 检查UPS输出端
检查UPS输出端子是否松动、氧化或接触不良，必要时清洁并紧固端子。
检查输出电缆是否破损、老化或绝缘不良，必要时更换电缆。
3. 检查UPS内部电路
逆变器是UPS的核心部件，负责将直流电转换为交流电。若逆变器故障，可能导致输出短路。
检查逆变器模块是否有烧毁、变形或异味，必要时更换逆变器模块。
检查IGBT、MOSFET等功率器件是否损坏，使用万用表检测其通断状态。
检查控制板是否有烧毁、电容鼓包或元件脱落现象，必要时更换控制板。
4. 检查电池组
使用万用表测量电池组总电压和单体电池电压，确认是否存在电压异常或电池老化。
电池内阻检查
使用电池内阻测试仪检测电池内阻，若内阻过大，需更换电池。
5. 检查旁路系统
检查旁路开关是否动作正常，是否存在接触不良或粘连现象。
检查旁路电缆是否破损或接触不良，必要时更换电缆。
三、故障修复与测试
根据排查结果，更换损坏的负载设备、电缆、逆变器模块、功率器件或控制板。
更换部件后，重新连接UPS输入电源，启动UPS进行自检。
确认故障代码是否消除，输出电压是否正常。
逐步连接负载设备，观察UPS运行状态，确认输出是否稳定。
使用示波器检测输出波形，确保无失真或干扰。
在负载接近额定容量（160KVA）的情况下，进行满载测试，持续运行24小时以上，确认UPS无异常。
四、预防措施
每季度对UPS进行全面检查，包括清洁内部灰尘、紧固端子、检测电池电压等。
避免负载过载，确保负载总功率不超过UPS的额定容量。
保持UPS运行环境温度在0-40℃，相对湿度在0-95%（无凝露），避免高温、潮湿或灰尘过多。
储备常用备件（如逆变器模块、功率器件、电池等），以便快速更换故障部件。
五、注意事项
若无专业维修经验，建议联系上海仰光电子科技有限公司进行维修。
维修过程中需严格遵守安全操作规程，避免触电或短路风险。
通过以上步骤，可有效定位并修复大功率艾默生UPS 160KVA的输出短路故障。若故障复杂或无法自行解决，建议及时联系上海仰光电子科技有限公司专业维修团队进行维修。
