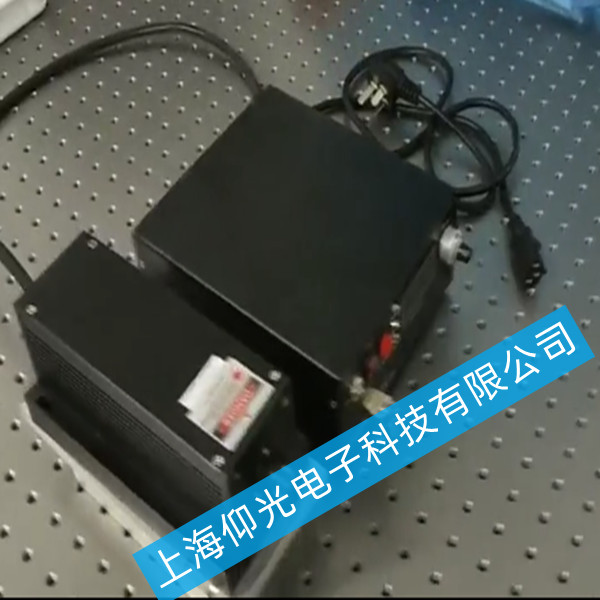

远明355nm紫外固体脉冲激光器（100mW可调功率）电源出现开关管损坏的故障
针对远明355nm紫外固体脉冲激光器（100mW可调功率）电源出现开关管损坏的故障，可按以下步骤进行维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障原因分析
输入电压过高、负载过重或输出短路导致开关管承受过大电压或电流。
开关管温度过高，超过其额定工作温度，导致热击穿。
驱动信号异常（如波形失真、幅度不足）导致开关管不完全导通或开关损耗过大。
RCD吸收电路（电阻、电容、二极管）参数不当或元件损坏，无法抑制尖峰电压。
开关管本身质量差或长期使用后性能下降。
二、维修步骤
1. 检查并更换开关管
查阅电源电路图或实物标识，确认开关管型号（如MOSFET或IGBT）。
使用同型号或参数匹配的开关管（耐压、电流、开关速度等参数需一致）。
更换开关管时需佩戴防静电手环，避免静电击穿。
2. 检查驱动电路
使用示波器测量开关管栅极（G极）驱动电压，确保波形正常、幅度足够（通常为10-15V）。
检查驱动电阻是否开路或阻值变化，必要时更换。
若驱动信号异常，需检查PWM控制芯片及其外围电路，修复或更换故障元件。
3. 检查吸收电路
检查吸收电阻、电容、二极管是否损坏，测量参数是否符合设计要求。
若吸收电路失效，需更换损坏元件，确保尖峰电压得到有效抑制。
4. 检查输入输出电路
使用万用表测量电源输入电压，确保其在额定范围内（通常为AC 220V±10%）。
断开负载，测试电源空载是否正常；检查输出整流二极管、滤波电容是否短路。
5. 检查散热系统
检查散热器是否安装牢固，导热硅脂是否干涸，必要时重新涂抹导热硅脂。
检查散热风扇是否正常运转，清理风扇灰尘，确保散热良好。
三、维修后测试
在无负载情况下启动电源，测量输出电压是否稳定在额定值。
连接激光器负载，测量输出电压和电流是否符合设备要求。
让设备连续运行数小时，观察开关管温度是否异常，确保故障已彻底排除。
四、注意事项
维修前务必切断电源，避免触电风险。
若无法自行解决故障，建议联系上海仰光电子科技有限公司专业维修人员进行维修。
更换元件时，务必使用与原型号匹配的备件，避免因元件不匹配导致新故障。
五、预防措施
定期检查电源输入电压和内部元件，确保设备处于良好状态。
保持电源工作环境清洁、干燥，避免高温、高湿环境。
严格按照设备说明书操作，避免超负荷使用。
