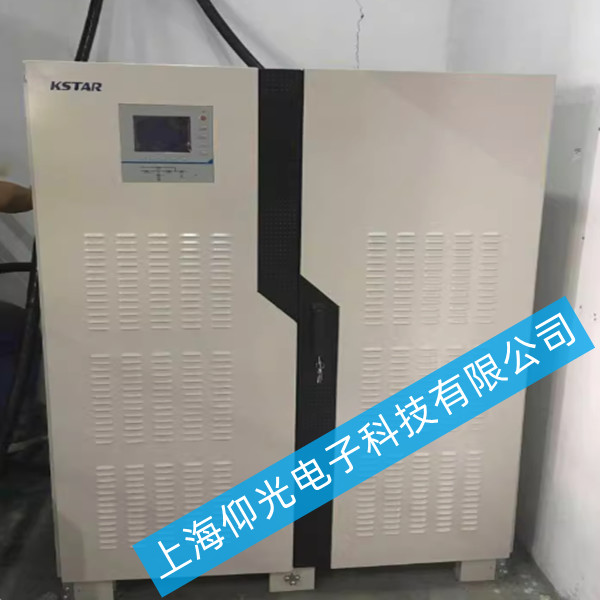

大功率科士达UPS电源EP300K6（300KVA）出现输出电压过高故障
针对大功率科士达UPS电源EP300K6（300KVA）出现电源无输出故障，可按以下步骤进行排查与维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障原因分析
市电电压过低或过高，超出UPS额定范围（如380V±10%）。
市电输入保险丝熔断或接触不良。
电池老化、损坏或电压不足，导致无法提供逆变电源。
逆变器驱动电路、波形产生电路或功率管损坏，导致无法正常输出交流电。
过载、短路或过热保护电路误触发，导致UPS自动关闭输出。
输出接触器、继电器或线路断路，导致电源无法传输至负载。
二、维修步骤
1. 检查市电输入
使用万用表测量市电输入电压，确保其在正常范围内。
检查市电输入保险丝是否熔断，若熔断需更换并排查短路原因。
2. 检查电池状态
使用万用表测量电池电压，确保电池电压在正常范围内（如标称电压的90%以上）。
检查电池连接线是否松动或腐蚀，必要时重新连接或更换连接线。
若电池电压过低或老化，需更换新电池。
3. 检查逆变器
检查逆变器驱动电路的元件（如IGBT、驱动芯片等）是否损坏，必要时更换。
使用示波器测量波形产生电路的PWM信号输出，确认是否正常。
检查功率管是否击穿或损坏，必要时更换同型号功率管。
4. 检查保护电路
检查过载、短路或过热保护电路的输入输出电压，确认是否误动作。
若保护电路误动作，可尝试复位保护电路或断开负载后重新启动UPS。
5. 检查输出电路
检查输出接触器或继电器是否吸合正常，必要时更换。
检查输出线路是否断路或接触不良，必要时重新接线或更换线路。
三、维修方法
1. 元件更换
保险丝：更换熔断的市电输入保险丝。
电池：更换老化或损坏的电池组。
逆变器元件：更换损坏的IGBT、驱动芯片或功率管。
保护电路：更换失效的保护电路板或相关元件。
2. 电路修复
焊接修复：检查并焊接虚焊点，确保电路连接可靠。
线路更换：若线路老化或损坏，需更换相关线路。
3. 软件校准
参数调整：通过UPS管理软件或控制面板，重新校准输出电压和频率参数。
固件升级：若设备支持，升级至最新固件版本，修复潜在的软件问题。
四、维修后测试
断开负载，启动UPS，测量输出电压和频率是否稳定在额定范围内。
逐步增加负载，观察输出电压和频率是否随负载变化而稳定调整。
让UPS在满载或接近满载状态下运行数小时，确认无异常。
五、注意事项
维修前需断开市电和电池连接，避免触电风险。
高压电路维修需佩戴防静电手环，避免静电击穿元件。
若无法自行维修，建议联系上海仰光电子科技有限公司专业维修团队进行维修。
工具：万用表、示波器、电烙铁、热风枪。
材料：同型号元件、线路板、绝缘胶带。
六、预防措施
避免UPS长时间过载运行，定期检查负载情况。
使用稳定的市电输入，必要时安装稳压器或滤波器。
定期清洁UPS内部灰尘，检查散热风扇和连接线路。
定期校准输出电压和频率参数，确保设备性能稳定。
通过以上步骤，可有效解决科士达EP300K6 UPS电源的电源无输出故障。
