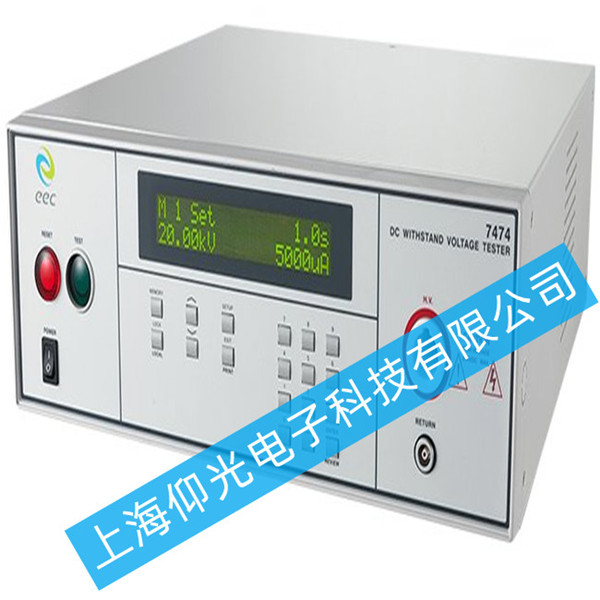

EEC华仪7470系列耐压测试仪在直流耐压、绝缘阻抗、接地电阻或泄漏电流测试中出现开关管损坏故障
若EEC华仪7470系列耐压测试仪在直流耐压、绝缘阻抗、接地电阻或泄漏电流测试中出现开关管损坏故障，可按以下步骤进行维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障定位与初步检查
物理损伤：检查开关管及其周边电路是否有烧焦、爆裂或膨胀痕迹，重点观察元件引脚是否熔断或虚焊。
连接状态：确认开关管与散热器的接触是否良好，散热硅脂是否干涸或脱落，必要时重新涂抹硅脂并紧固固定螺丝。
电阻测量：使用万用表测量开关管各极间（如G极-D极、D极-S极）的正反向电阻，与同型号正常元件对比，判断是否存在短路或断路。
电压检测：在断电状态下，测量开关管驱动电压是否在正常范围（如-5V至+20V），异常驱动电压可能导致元件过载损坏。
二、电源与驱动电路排查
电压波动：使用示波器监测测试仪的供电电压，确保其在额定范围内（如220V±10%），电压波动过大可能引发开关管过压击穿。
滤波电容检查：重点检查电源模块中的电解电容，测量其容量和等效串联电阻（ESR），容量衰减或ESR增大会导致电源纹波超标。
驱动信号分析：使用示波器观察开关管驱动信号的波形，确认其幅度、频率和占空比是否符合设计要求，异常信号可能导致开关管过热或误导通。
元件更换：若驱动电路中的光耦（如6N137）、三极管（如MMBT3904）或稳压管（如TL431）损坏，需更换同型号元件。
三、负载与保护电路检查
断开负载测试：将测试仪与被测设备断开，单独运行仪器，若故障消失，则需检查被测设备的等效电容或绝缘电阻是否异常，导致测试电流过大。
电流采样电阻：测量采样电阻的阻值，确认其是否因过流而开路或阻值变大，采样电阻损坏可能导致保护电路误动作或失效。
过流保护：检查过流保护电路中的比较器（如LM393）和基准电压源（如TL431），确保其能正确响应过流信号并切断输出。
过压保护：验证过压保护电路中的压敏电阻或TVS二极管是否击穿短路，必要时更换元件并调整保护阈值。
四、专业维修与安全注意事项
同型号替换：使用与原开关管参数一致的元件（如耐压、电流、封装形式），避免因参数不匹配导致二次损坏。
参数校准：更换元件后，需重新校准测试仪的输出电压和电流，确保其符合技术规格。
断电操作：维修前必须切断电源，并使用放电棒对高压电容进行放电，防止触电。
防静电措施：在接触敏感元件（如开关管、集成电路）时，需佩戴防静电手环并使用防静电垫。
专业维修支持：若不具备维修能力，建议联系上海仰光电子科技有限公司维修团队避免因操作不当导致设备报废或人身伤害。
