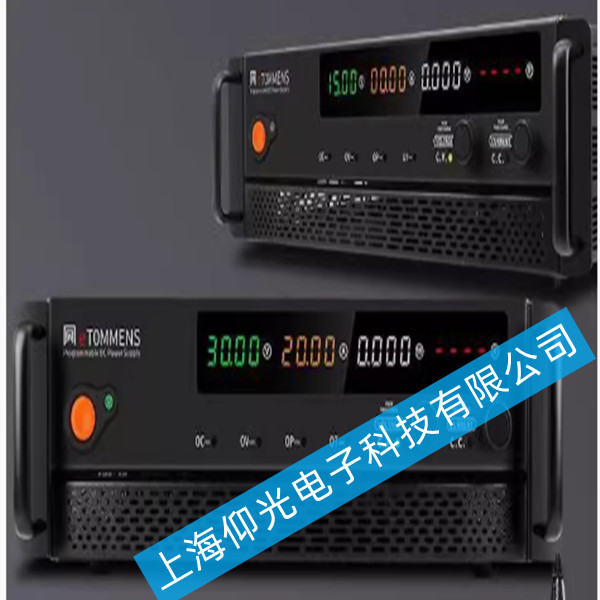

同门可调直流稳压电源可编程大功率高精度自动化程控电源8005U出现短路故障
对于同门可调直流稳压电源可编程大功率高精度自动化程控电源8005U出现短路故障，可按以下步骤进行维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障诊断
测量输出端电压：使用万用表测量输出端电压，如果电压为0，则说明输出端可能短路。
断开负载：断开电源与负载的连接，再次测量输出端电压，若电压恢复正常，则说明是负载短路导致的问题。
检查元器件：如果输出端正常，需进一步检查电源内部元器件是否存在故障。使用万用表测量关键元器件（如电阻、电容、二极管、晶体管等）的电阻值和电压值，判断是否有元器件损坏。
检查电路板：查看电路板是否有烧焦、变形、元件脱落等异常情况，特别注意检查电源模块、控制模块等关键部分。
了解保护机制：8005U电源通常具有输出短路保护功能，可能是被动保护（如熔断器熔断或压敏电阻击穿）或主动保护（如检测输出电流超过预设值时触发开关元件切断输出）。
检查保护元件：若电源因短路触发保护，需检查熔断器、压敏电阻等被动保护元件是否熔断或击穿，以及主动保护电路中的开关元件（如晶体管）是否损坏。
二、维修方法
定位短路点：若输出端短路，需断开电源并仔细检查输出端连接线、负载设备等，找到短路点并修复。
更换损坏元件：若短路导致输出端元件（如连接线、接口等）损坏，需及时更换。
选择合适元件：若电源内部元器件损坏，需选择与原件相同规格或性能更优的元器件进行更换。
焊接与测试：更换元器件时需注意焊接质量，避免虚焊或短路。更换后需进行通电测试，确认电源功能是否正常。
更换保护元件：若熔断器熔断或压敏电阻击穿，需更换同规格元件。
修复主动保护电路：若主动保护电路中的开关元件损坏，需进行修复或更换，并确保保护电路功能正常。
三、维修后测试与验证
功能测试：维修完成后，需对电源进行全面功能测试，包括输出电压稳定性、电流输出能力、保护功能等，确保各项指标符合要求。
负载测试：连接负载设备进行实际工作测试，观察电源在长时间运行下的稳定性和可靠性。
安全检查：检查电源外壳是否接地良好，避免触电风险；确认散热系统是否正常工作，防止过热损坏。
