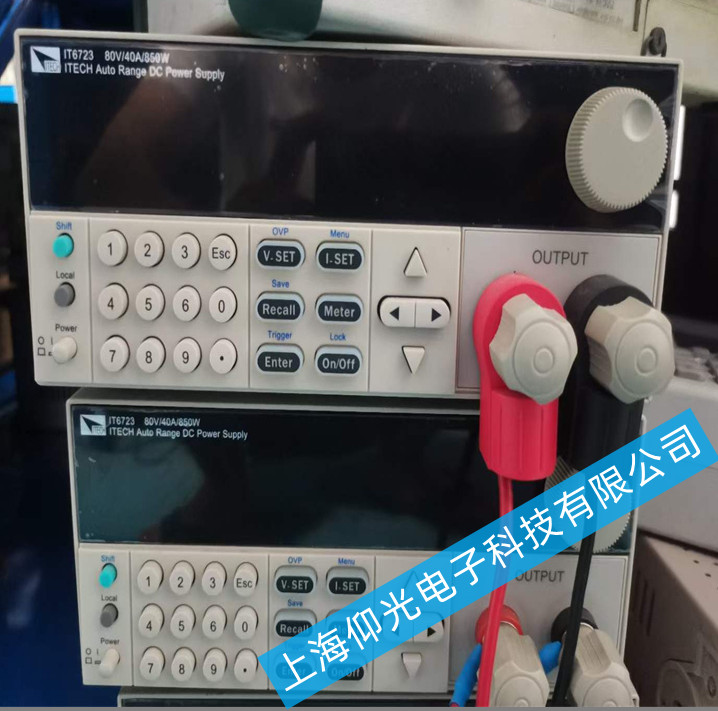

艾德克斯IT6722A稳压电源出现输出短路故障
当艾德克斯IT6722A稳压电源出现输出短路故障时，可按以下步骤进行维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、初步检查与安全措施
断电操作：立即关闭电源并断开与电网的连接，确保在无电状态下操作，防止触电或二次损坏。
外观检查：观察电源外壳是否有烧焦、变形或液体泄漏痕迹，重点检查输出端口附近区域。
二、故障定位与检测
IT6722A具备OVP（过压保护）和OCP（过流保护）功能，短路时电源应自动关闭输出。
尝试重启电源，若能恢复输出，则可能为瞬时短路触发保护；若无法恢复，需进一步排查。
负载断开：断开所有连接负载，使用万用表测量输出端电阻。若电阻接近0Ω，则输出端存在短路。
线路检查：检查输出线路是否破损、绝缘层是否磨损，尤其是经常插拔的接口部分。
保险丝：检查电源内部保险丝是否熔断。若熔断，需更换同规格保险丝，并排查短路原因。
功率器件：使用万用表检测功率MOSFET、二极管等元件是否击穿。重点关注输出整流桥和开关管。
控制电路：检查控制IC（如UC384X系列）及其外围电路是否正常，包括反馈电阻、电容是否变质。
三、维修与更换
若发现元件损坏，需更换同型号或兼容元件。例如，若功率MOSFET损坏，需选择耐压、电流参数相同的替代品。
更换元件后，需重新校准输出电压和电流，确保符合IT6722A规格（0~80V，0~20A）。
若输出线路损坏，需修复或更换线路。修复后需进行绝缘测试，确保无漏电风险。
四、功能测试与验证
在无负载情况下，接通电源，观察输出电压是否稳定在设定值（如80V），无波动或异常。
逐步增加负载（如接入电阻负载），观察输出电压和电流是否符合设定值。IT6722A应能在额定功率（400W）内稳定工作。
测试OCP功能：设置OCP保护点（如15A），逐步增加负载电流，观察电源是否在达到设定值时关闭输出，并伴有蜂鸣器报警。
在额定负载下运行电源数小时，监测输出电压和电流的稳定性，以及电源表面温度（应不超过60℃）。
五、预防性维护
确保连接负载不超过电源额定功率，避免长时间过载运行。
定期检查输出线路和接口，防止因老化或磨损导致短路。
清理电源内部灰尘，尤其是散热风扇和散热片，确保散热良好。
避免频繁开关电源，防止冲击电流损坏元件。
在更换负载或调整输出时，先断开电源，确保安全。
