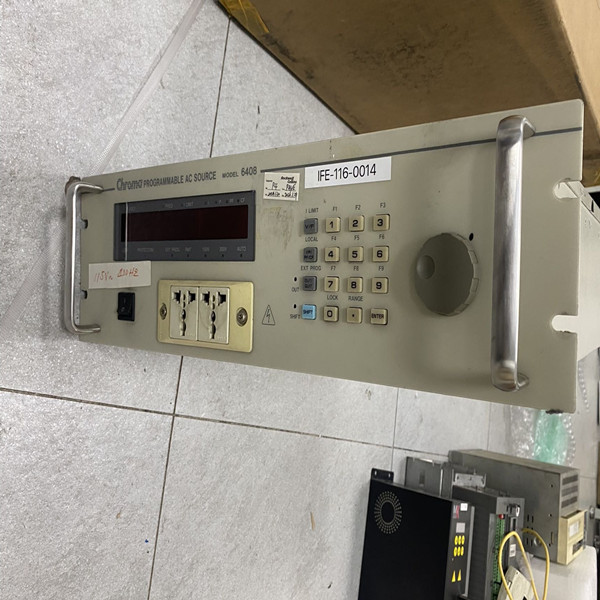

致茂电源 6408-2电源输出异常故障维修
一、故障现象
致茂电源 6408-2 在开机后，出现输出异常情况，具体表现为：无输出电压，即使调节电压旋钮，输出端仍无电压显示；输出电压不稳定，在设定值附近大幅波动，波动范围超过 ±5%；输出电压与设定值偏差较大，例如设定 10V 输出时，实际测量值仅为 7V 左右。
二、故障排查过程
输入电源检查：首先检查输入电源，测量电源线两端电压，确认市电 220V 输入正常。查看电源背面的输入保险丝，外观无熔断痕迹，用万用表测量保险丝电阻值为 0Ω，表明保险丝正常，排除输入电源断路或保险丝熔断的问题。
输出电路短路检测：断开电源输出端的所有负载，测量输出端对地电阻，阻值为无穷大，说明输出电路无短路现象，排除因负载短路触发过流保护导致的无输出。
功率模块检测：打开电源外壳，聚焦功率模块部分。测量整流桥堆的正向和反向电阻，发现其中一组二极管反向电阻为 0Ω，判断整流桥堆损坏。检查开关管，用万用表测量其栅极与源极、漏极与源极的阻值，发现某只开关管漏极与源极短路，确定开关管故障。进一步检测 PWM 控制芯片（UC3845）的供电电压，仅为 3V（正常应为 12V），且输出引脚无驱动信号，推测芯片损坏。
反馈调节电路检测：针对电压不稳定和偏差问题，检查反馈调节电路。发现采样电阻的实际阻值与标称值偏差超过 10%，滤波电容外观鼓包，用电容表测量其容量，仅为标称值的 60%，确定电容老化。误差放大器的输出电压波动较大，与正常波形对比存在明显畸变，判断误差放大器性能变差。
电压设定电路检测：测量电压设定电位器的阻值变化，发现调节过程中阻值有跳变现象，表明电位器接触不良。检查数字设定电路的芯片引脚电压，部分引脚电压与手册不符，存在虚焊情况。
三、维修方案
功率模块维修：更换损坏的整流桥堆、开关管和 PWM 控制芯片。选用同型号的整流桥堆（KBPC3510）、开关管（IRF3205）和 UC3845 芯片，用热风枪拆除旧元件后，清理焊点并焊接新元件，确保焊点饱满无虚焊。
反馈调节电路维修：更换变质的采样电阻（精度 1%）和老化的滤波电容（同容量、同耐压值），替换性能变差的误差放大器（LM358），重新焊接时注意引脚顺序，避免接反。
电压设定电路维修：更换接触不良的电压设定电位器，对数字设定电路中虚焊的芯片引脚进行补焊，确保电路连接可靠。
四、维修效果验证
组装电源后通电测试，输出端能正常产生电压，调节电压旋钮，输出电压从 0V 到最大量程连续可调。在 10V、20V、30V 三个常用档位测量，实际输出值与设定值偏差均小于 ±1%，且电压波动幅度控制在 ±0.5% 以内。带载测试（50% 额定负载）30 分钟，输出电压稳定，无异常波动，表明故障已修复。
