海德堡电源 RECO PC16A - 400 - 140 输入电路故障维修分析
海德堡电源 RECO PC16A - 400 - 140 输入电路故障维修分析

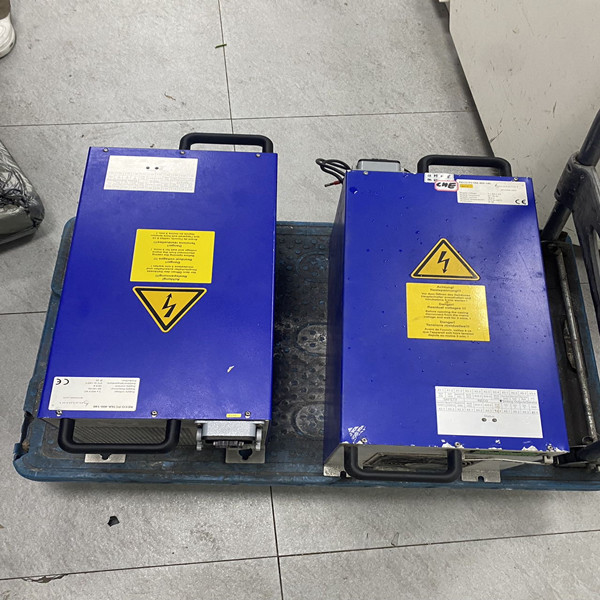

海德堡电源 RECO PC16A - 400 - 140 在印刷设备及相关工业应用中起着关键供电作用，其稳定运行直接关系到设备的正常运转。该电源可能出现多种故障，影响生产进程，以下为常见故障及分析。
一、无输出电压
（一）输入电路故障
保险丝熔断：电源长期运行，或因负载短路、瞬间过流等情况，可能导致内部保险丝熔断。当电路中出现异常大电流时，保险丝的熔断特性使其迅速切断电路，以保护电源及后端设备。例如，若后端印刷设备的某个电机绕组短路，电流瞬间增大，可能烧断电源保险丝。维修时，需先排查短路故障点，使用万用表电阻档测量后端负载电阻，确定无短路后，更换同规格保险丝（需注意保险丝的额定电流和熔断特性应与电源匹配）。
整流桥损坏：输入的交流电经整流桥转换为直流电供后续电路使用。若整流桥中的二极管因过压、过流等原因击穿或开路，会导致整流失败，电源无输出。使用万用表二极管档测量整流桥各引脚间的正反向压降，正常情况下正向导通时有一定压降（如 0.5 - 0.7V），反向截止时电阻无穷大。若测量结果不符合此规律，表明整流桥损坏，需更换同型号整流桥。
输入滤波电容失效：输入滤波电容用于平滑整流后的直流电，降低电压纹波。电容长期使用后，可能出现鼓包、漏液、容量下降等问题。如电容鼓包后，其实际容量大幅降低，无法有效滤波，导致电压纹波过大，严重时电源因无法正常工作而无输出。可通过观察电容外观判断，若有鼓包、漏液现象则需更换；也可用电容表测量电容实际容量，与标称值对比，偏差超过 20% 时建议更换。
（二）开关电源控制电路故障
启动电阻开路：启动电阻在电源启动时为开关电源控制芯片提供初始工作电压。由于启动电阻长时间承受一定电流，易因发热、老化等原因开路。若启动电阻开路，控制芯片无法得电启动，电源便无输出。使用万用表电阻档测量启动电阻阻值，无穷大则表明电阻开路，需更换同规格电阻。
控制芯片损坏：开关电源控制芯片是电源的核心控制部件，若芯片因静电击穿、过热等原因损坏，电源将无法正常工作。可通过测量控制芯片各引脚电压，与芯片规格书对比，判断芯片是否正常工作。若引脚电压异常，且外围电路元件正常，很可能是控制芯片损坏，需更换新的控制芯片。但更换芯片时需注意焊接工艺，避免因焊接不当导致新的故障。
（三）保护电路动作
过压保护：当电源输出电压高于设定的过压保护阈值时，过压保护电路启动，切断输出，以保护后端设备免受过高电压损坏。过压原因可能是反馈回路故障，如光耦、基准源异常，导致输出电压失控升高；也可能是输入电压过高，超出电源正常工作范围。首先检查输入电压是否正常，若输入电压正常，排查反馈回路元件。测量光耦输入端和输出端是否导通、基准源电压是否稳定，根据检测结果更换损坏元件。
过流保护：当负载短路或过载，使电源输出电流超过设定的过流保护阈值时，过流保护电路动作，电源无输出。可先断开负载，使用万用表电阻档测量负载电阻，判断负载是否短路。若负载正常，检查电源内部电流检测电阻、比较器等元件是否损坏。如电流检测电阻因长期通过大电流，阻值可能发生变化，导致过流检测不准确，需更换同规格电阻。
