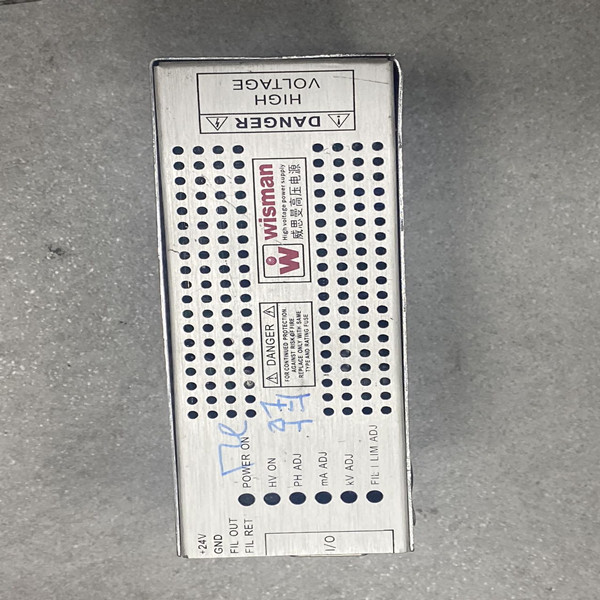

威思曼高压电源 XRN50P50X3100N 通讯异常故障维修
一、设备概述
威思曼高压电源 XRN50P50X3100N 作为一款面向专业应用场景的设备，具备卓越的电压调节精度和稳定输出能力。它可适配多种常见市电规格作为输入，能输出高达 50kV 的电压以及 50mA 的电流，在科研实验、工业无损检测、医疗影像设备等领域发挥着关键供电作用。该电源运用先进开关电源技术，内部集成了完备的过压、过流及过热保护电路，保障设备在复杂工况下安全、可靠运行。同时，为方便用户操作与监控，配备了直观的操作界面，可便捷设定与查看电压、电流等重要参数，并且支持与外部设备进行通讯，实现远程控制与数据交互。
二、故障现象描述
在正常使用过程中，威思曼高压电源 XRN50P50X3100N 出现通讯异常问题，具体表现如下：
上位机无法连接：通过 RS - 232/RS - 485 或以太网等通讯接口连接到上位机（如计算机、控制器）后，上位机软件显示无法检测到电源设备，无法建立有效的通讯连接，不能对电源进行远程参数设置、启动 / 停止等操作。
通讯数据错误：在偶尔能建立通讯连接的情况下，上位机接收或发送的数据存在错误。例如，设置电源输出电压为某一值后，电源实际输出电压与设置值偏差极大，或者上位机读取到的电源实时参数（如电压、电流）与电源面板显示值不符，数据传输不稳定且错误率高。
通讯中断频繁：即使通讯连接成功建立，也会在短时间内频繁出现通讯中断现象。电源与上位机之间的数据交互时断时续，严重影响设备的正常远程控制与监测，导致整个系统工作不稳定。
三、故障检测过程
（一）通讯线缆与接口检查
线缆外观及连接状态：仔细检查连接电源与上位机的通讯线缆，观察线缆外皮有无破损、断裂，接头处是否松动、氧化。对于 RS - 232/RS - 485 线缆，检查各引脚是否弯曲、折断；对于以太网线缆，查看水晶头是否完好，插入接口是否紧密。经检查，线缆外观无明显损坏，连接牢固。
线缆导通性测试：使用万用表的电阻档对通讯线缆进行导通性测试。对于 RS - 232/RS - 485 线缆，分别测量各信号线（如 TX、RX、GND 等）之间以及信号线与屏蔽层之间的电阻值，正常情况下信号线之间应导通且电阻值较小（接近 0Ω），信号线与屏蔽层之间应绝缘，电阻值为无穷大。对于以太网线缆，按照 T568A 或 T568B 标准，使用网线测试仪检测线缆各芯线的连通情况，测试结果显示线缆导通性正常，无断路或短路情况。
接口硬件检测：查看电源和上位机的通讯接口，检查接口内部有无异物、针脚是否变形。使用示波器测量电源通讯接口在待机状态下的信号电平，RS - 232 接口的 TX、RX 引脚应有正常的空闲电平（如 TX 引脚为 - 3V ~ - 15V，RX 引脚为 + 3V ~ + 15V）；对于 RS - 485 接口，A、B 引脚之间应有一定的差分电压（如 200mV ~ 600mV）；以太网接口的指示灯应正常闪烁。经检测，电源 RS - 485 接口的 A、B 引脚差分电压仅为 50mV，远低于正常范围，初步怀疑电源通讯接口硬件存在问题。
（二）通讯协议与参数设置检查
协议一致性检查：确认上位机软件和电源所使用的通讯协议是否一致，威思曼高压电源 XRN50P50X3100N 通常支持 MODBUS RTU（针对 RS - 232/RS - 485 接口）或 TCP/IP（针对以太网接口）等通讯协议。查看上位机软件的通讯设置，发现设置为 MODBUS RTU 协议，与电源规格书要求相符。
通讯参数核对：仔细核对通讯参数，包括波特率、数据位、停止位、校验位等。在电源的设置菜单中查看其通讯参数，发现电源设置的波特率为 9600bps，数据位 8 位，停止位 1 位，无校验；而上位机软件设置的波特率为 19200bps，其他参数相同。由于波特率设置不一致，可能导致通讯异常。将上位机软件的波特率修改为 9600bps 后，重新尝试通讯，故障依旧存在。
