霍廷格中频电源控制信号异常故障维修指南
发布时间：9/20/2025
发布者：YX

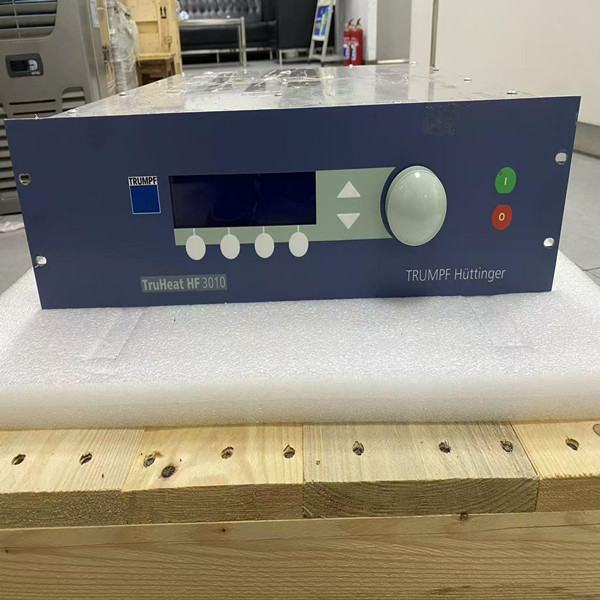

霍廷格（Huttinger）中频电源广泛应用于焊接、热处理等工业场景，控制信号异常（表现为无法启动、输出功率不稳定、频繁停机或报错）多与信号传输链路、控制模块及外部干扰相关。以下按 “先外部后内部” 原则，分步骤提供排查与维修方案。
-
霍廷格中频电源控制信号异常故障维修指南
霍廷格（Huttinger）中频电源广泛应用于焊接、热处理等工业场景，控制信号异常（表现为无法启动、输出功率不稳定、频繁停机或报错）多与信号传输链路、控制模块及外部干扰相关。以下按 “先外部后内部” 原则，分步骤提供排查与维修方案。
一、外部控制信号链路排查（优先操作，无拆机风险）
控制信号异常首查外部连接，涵盖 “信号源→连接线→接口” 全链路：
1. 控制信号线物理检查
线缆完整性：检查控制信号线（如 4-20mA 电流信号、0-10V 电压信号或开关量信号线缆）是否有破损、挤压、老化现象，尤其是线缆接头处（如航空插头、端子排），若外皮开裂、内芯裸露，需更换同规格屏蔽线缆（建议选用双绞屏蔽线，增强抗干扰能力）。
接头与端子紧固：断开电源后，拔下信号源（如 PLC、上位机）与电源的信号接头，用螺丝刀紧固端子排螺丝，去除接头金属针脚的氧化层（用细砂纸轻擦或酒精棉片清洁）。重新插紧时确保对准定位槽，避免针脚弯曲（常见于频繁插拔场景）。
2. 信号源输出验证
用万用表或示波器检测信号源输出是否正常：
若为模拟量信号（如功率给定信号），测量输出电压 / 电流是否在设定范围（如 4-20mA 对应 0-100% 功率），偏差超 ±0.1mA/±0.05V 即可能导致异常；
若为开关量信号（如启停信号），测量信号通断状态是否与操作指令一致（如启动时应为导通，电压 24V±2V）。
若信号源输出异常，优先修复信号源（如重启 PLC、更换输出模块），再测试电源是否恢复正常。
二、设备内部控制模块检修（需断电拆机，专业操作）
若外部链路无问题，需排查电源内部控制核心部件：
1. 控制板（主板）故障排查
外观检查：打开电源机箱，观察控制板（标有 “Control Board”）是否有电容鼓包、芯片烧焦、焊点虚焊等痕迹（常见于长期高温运行场景）。重点检查信号输入接口附近的光电耦合器（如 PC817）、继电器（如欧姆龙 G5LE），若元件表面发黑、引脚氧化，需更换同型号元件（焊接时用恒温电烙铁，温度≤350℃，避免损坏周边芯片）。
信号通路检测：用万用表（通断档）测量控制板上信号输入端子到核心芯片（如 DSP 处理器 TMS320F28335）的线路是否导通，排除线路断路；用示波器检测芯片输入引脚的信号波形，若波形失真（如出现杂波、幅值衰减），可能是芯片损坏，需联系霍廷格售后更换控制板（非专业人员不建议自行更换芯片，避免参数不匹配）。
2. 反馈信号回路检查
中频电源依赖电流、电压反馈信号实现闭环控制，反馈异常易导致控制信号失调：
反馈传感器检测：检查电流互感器（位于输出端）、电压传感器（并联于输出侧）的接线是否松动，用万用表测量传感器输出信号（通常为 0-5V），对比电源显示屏显示的电流 / 电压值，若偏差超 5%，需校准传感器（参照设备手册，通过控制板上的电位器调节）或更换传感器。
反馈线路屏蔽：反馈线缆需单独穿金属管敷设，避免与动力线缆（如主回路电缆）并行（间距≥30cm），防止电磁干扰导致反馈信号波动。若屏蔽层破损，需重新包裹铝箔屏蔽层，并将屏蔽层单端接地（接地电阻＜4Ω）。
