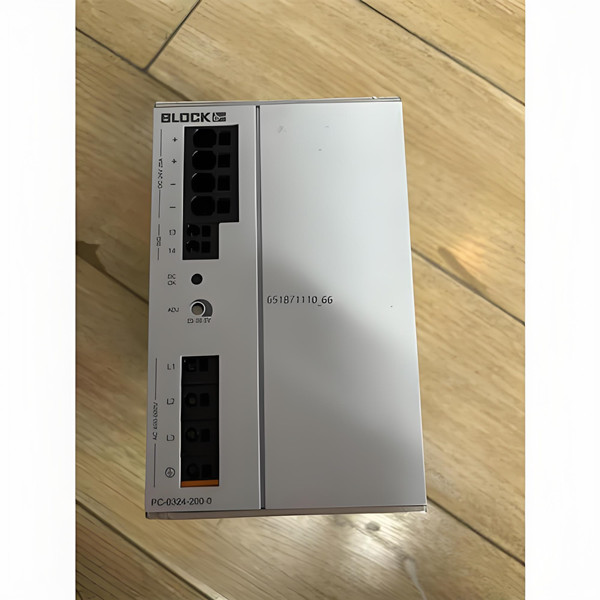

BLOCK COMPACT-3AC 系列电源是工业控制领域常用的三相开关电源，故障多表现为无输出、输出不稳或保护停机，以下按模块分类解析常见故障及维修方案。
一、无输出故障（指示灯不亮）
1. 输入回路故障
保险熔断：检查输入端主保险（通常为 5A/600V 陶瓷保险），熔断后需先测量整流桥（如三相整流模块 KBPC5010）是否击穿（各相之间电阻应为无穷大），排除短路后更换同规格保险。
EMC 滤波电路损坏：电源前端的共模电感、安规电容若击穿，会导致输入断路。用万用表测量 X 电容（如 0.1μF/275V）是否短路，损坏需更换；共模电感匝间短路时会发热，需更换同型号电感。
2. 主功率电路故障
整流与滤波电路：三相整流桥输出端的高压滤波电容（如 450V/2200μF）若鼓包漏液，会导致直流母线无电压。用电容表检测容量，衰减超 20% 需更换；测量整流桥输出电压，正常应为 500V 左右直流，无电压则更换整流桥。
开关管损坏：COMPACT-3AC 采用 IGBT 或 MOSFET 作为开关元件，若击穿短路，会导致保险熔断。测量开关管 CE 极（或 DS 极）电阻，正常应为无穷大，短路需更换，并检查驱动电路是否损坏。
二、输出电压不稳或偏低
1. 稳压反馈电路故障
电压采样网络：输出电压经精密电阻分压后反馈至控制芯片，若电阻变值（偏差超 1%），会导致输出不稳。用高精度万用表测量采样电阻（如 10kΩ/0.1%），更换异常电阻。
光耦与 TL431 故障：反馈回路中的光耦（如 PC817）或基准源 TL431 损坏，会破坏稳压闭环。测量 TL431 基准电压（应为 2.5V），光耦输入输出端电阻，异常则更换。
2. 功率变换电路问题
高频变压器故障：变压器匝间短路会导致输出电压下降，可通过测量各绕组电阻判断（初级通常几百 Ω，次级几 Ω），异常需更换同规格变压器。
次级整流与滤波：次级肖特基二极管（如 MBR20100）若正向压降过大，或滤波电容（如 25V/1000μF）容量不足，会导致输出纹波增大。更换损坏元件，确保输出纹波≤50mV。
三、保护电路误动作（带载停机）
1. 过流保护电路
电流检测电阻：串联在次级的采样电阻（如 0.01Ω/2W）若变值，会导致保护阈值偏移。用毫欧表测量电阻，偏差超 5% 需更换。
比较器电路：过流信号经运算放大器（如 LM358）比较后触发保护，若放大器损坏，会导致误动作。更换放大器并调整保护阈值电位器。
2. 过热保护故障
温度传感器：紧贴功率器件的 NTC 热敏电阻若老化，会导致保护提前触发。测量常温下电阻值（通常 10kΩ），异常需更换。
散热系统：风扇停转或散热片积尘会导致过热保护。清理散热片，更换故障风扇（注意风扇电压与转速匹配）。
四、维修验证与注意事项
安全操作：维修前需放电（用 10kΩ 电阻短接高压电容），佩戴防静电装备；
测试流程：空载测输出电压（误差≤±2%），带 50% 负载运行 1 小时，监测电压稳定性与温度；
配件选择：关键元件（如 IGBT、光耦）优先选用 BLOCK 原厂配件，确保可靠性。
