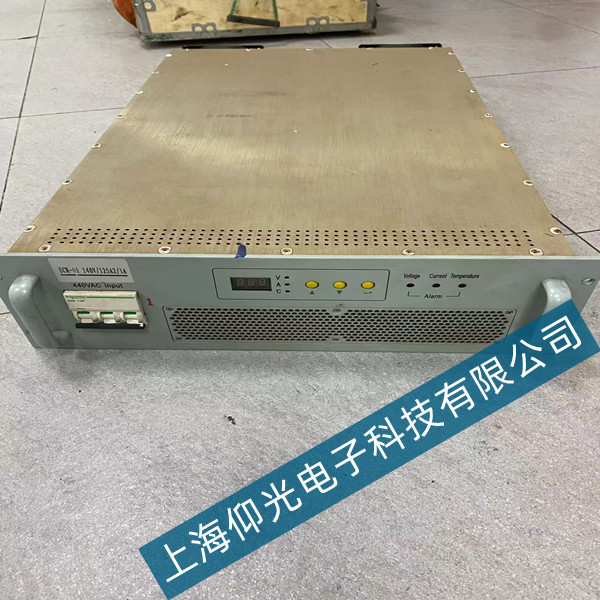

电源 SCR-01 输出电压异常故障维修流程
发布时间：10/18/2025
发布者：YX
电源 SCR-01 输出电压异常表现为输出电压偏高、偏低、波动大或无输出，直接影响负载设备正常运行。维修前需做好安全防护：断开设备输入电源，等待 10 分钟以上释放电容残余电荷，佩戴绝缘手套，准备万用表、示波器、热风枪等工具。
-
电源 SCR-01 输出电压异常故障维修流程
一、故障现象与初步检查
电源 SCR-01 输出电压异常表现为输出电压偏高、偏低、波动大或无输出，直接影响负载设备正常运行。维修前需做好安全防护：断开设备输入电源，等待 10 分钟以上释放电容残余电荷，佩戴绝缘手套，准备万用表、示波器、热风枪等工具。
初步检查步骤：
外部排查：用万用表测量输入电压是否符合设备额定范围（如 AC 220V±10%），检查输入线缆、插头是否破损，接口是否松动，排除外部供电不稳或接触不良问题。
负载检测：断开所有外接负载，单独测试电源输出。若断开负载后电压恢复正常，说明负载短路或过载导致电源保护，需检修负载设备；若仍异常，确定为电源内部故障。
二、核心故障点定位与维修
（一）可控硅（SCR）元件故障
可控硅是 SCR-01 电源的核心调压元件，其性能衰减或击穿是电压异常的常见原因。
检测方法：拆机后找到主回路可控硅（通常标注型号如 BT139），用万用表二极管档测量阳极（A）、阴极（K）及控制极（G）间阻值。正常时 A-K 间正向阻值无穷大，反向有一定阻值；G-K 间正向阻值约 50-100Ω，反向无穷大。若 A-K 间短路（阻值接近 0）或 G-K 间断路（阻值无穷大），判定可控硅损坏。
维修操作：用热风枪拆下损坏的可控硅，更换同型号元件（注意额定电流、耐压值匹配），焊接时控制温度（≤300℃），避免烫坏周边电路。更换后检查散热片是否清洁，涂抹导热硅脂确保散热良好。
（二）滤波电容故障
滤波电容负责平滑输出电压，鼓包、漏液或容量衰减会导致输出纹波增大、电压波动。
检测方法：观察电容外观，若顶部鼓包、底部漏液，直接判定损坏；外观正常时，用电容表测量容量，若实测值低于标称值的 80%，需更换。重点检查输出端滤波电容（如 1000μF/50V）及电源管理芯片附近的小容量滤波电容（如 10μF/16V）。
维修操作：用尖嘴钳取下损坏电容，注意电容正负极性（长脚为正），更换同规格（容量、耐压一致）的高频低阻电容，焊接时焊点牢固，避免虚焊。
（三）分压电阻与反馈电路故障
分压电阻和反馈电路用于稳定输出电压，电阻变值或反馈元件失效会导致电压偏高 / 偏低。
检测方法：找到输出电压反馈回路（通常由 2-3 个精密电阻串联组成），用万用表测量各电阻阻值，与标称值对比，偏差超过 5% 即为变值。若电阻正常，检查反馈光耦（如 PC817），测量输入端（1-2 脚）正向压降约 1.2V，反向无穷大；输出端（3-4 脚）导通电阻应随输入端电流变化，否则光耦损坏。
维修操作：更换变值电阻（选用精度 1% 的金属膜电阻）或损坏的光耦，焊接后用酒精清洁焊点，避免残留助焊剂导致漏电。
（四）电源管理芯片故障
电源管理芯片（如 TL494、UC3842）控制输出电压稳定，其损坏会导致无输出或电压失控。
检测方法：测量芯片供电引脚电压（如 TL494 的 12 脚应输入 12-15V），无电压则检查供电电路；供电正常时，用示波器测输出驱动引脚（如 TL494 的 8、11 脚），应有频率稳定的脉冲信号，无信号则芯片损坏。
维修操作：拆下损坏芯片，更换同型号元件，注意芯片引脚方向（避免反插烧毁），焊接后检查周边元件是否因芯片损坏连带烧毁（如限流电阻、二极管），一并更换。
三、维修后测试与校准
安全测试：维修完成后，先不通电测量输入与输出端绝缘电阻（用兆欧表测≥50MΩ），确保无短路隐患。
通电测试：接入额定输入电压，用万用表测输出电压，调整可调电阻（若有）使电压稳定在额定值（如 DC 24V），用示波器观察输出纹波（应≤100mV 峰峰值）。
带载测试：接入 50% 额定负载，运行 30 分钟，测量输出电压是否稳定，外壳及核心元件温度是否正常（≤60℃），确认无异常后完成维修。
通过以上步骤，可精准定位 SCR-01 电源输出电压异常的故障点，恢复设备正常工作。维修后建议记录故障元件型号及测试数据，便于后续同类故障快速排查。
