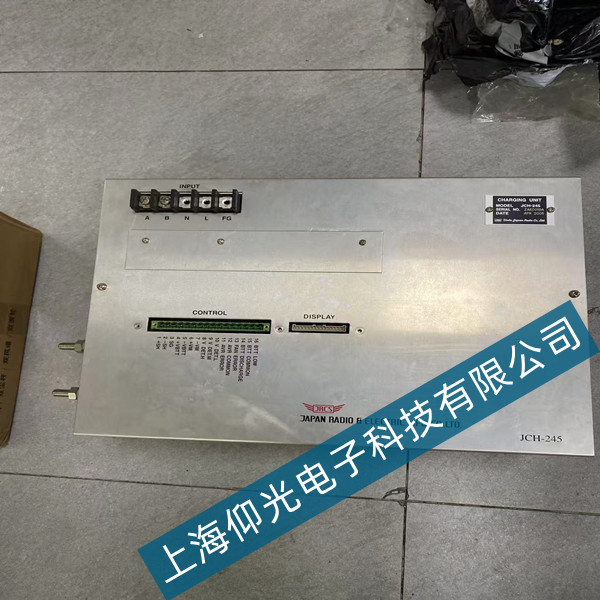

JRC 电源 JCH-245 主电源故障维修
发布时间：10/23/2025
发布者：YX
JRC 电源 JCH-245 作为工业领域常用的直流稳压电源，广泛应用于通信设备、自动化控制系统及测试仪器供电场景，其主电源系统承担着电压转换、稳定输出的核心功能。当主电源出现故障时，常表现为无输出电压、输出电压波动过大、电源指示灯不亮或伴随异常异响，若不及时维修，可能导致后端设备停机、数据丢失，甚至引发设备硬件损坏，给生产运营带来直接经济损失。因此，高效精准的故障维修对保障设备稳定运行至关重要。
-
JRC 电源 JCH-245 主电源故障维修
一、故障背景与影响
JRC 电源 JCH-245 作为工业领域常用的直流稳压电源，广泛应用于通信设备、自动化控制系统及测试仪器供电场景，其主电源系统承担着电压转换、稳定输出的核心功能。当主电源出现故障时，常表现为无输出电压、输出电压波动过大、电源指示灯不亮或伴随异常异响，若不及时维修，可能导致后端设备停机、数据丢失，甚至引发设备硬件损坏，给生产运营带来直接经济损失。因此，高效精准的故障维修对保障设备稳定运行至关重要。
二、故障诊断流程
（一）初步检查
外部环境排查：首先断开电源输入总开关，检查电源机身是否存在物理损伤、散热孔堵塞或异味，确认输入电源线缆是否老化、接头松动或氧化，测量电源输入插座电压是否符合设备要求（通常为 AC 220V±10%），排除外部供电异常与物理损坏因素。
指示灯与显示屏检测：重新上电后观察电源面板指示灯状态，正常情况下 “电源指示灯” 应常亮，若指示灯不亮，需优先排查供电回路；若 “故障指示灯” 闪烁或常亮，结合设备手册故障代码表初步判断故障类型（如过压、过流、过热）。
（二）内部电路检测
安全防护措施：维修前需佩戴绝缘手套，使用万用表确认电源内部电容已放电（测量电容两端电压低于 36V），避免触电风险。
关键部件测量：
输入整流电路：断开输入电源，测量整流桥堆（通常为 4 个二极管组成）两端正向与反向电阻，若出现短路（电阻趋近于 0）或开路（电阻无穷大），则判定整流桥堆损坏，需更换同型号元件。
开关管与驱动电路：测量开关管（如 MOS 管、IGBT 管）的源极、漏极、栅极之间电阻，正常情况下源极与漏极之间反向电阻应大于 1MΩ，若数值异常需进一步检查驱动芯片输出电压是否正常（通常为 5-12V）。
输出滤波与稳压电路：测量输出端滤波电容容量（需与标称容量对比，误差超过 20% 则需更换），检查三端稳压器（如 LM78xx 系列）输入与输出电压，若输出电压为 0 或远低于标称值，可能为稳压器损坏或反馈电阻变值。
三、维修操作步骤
部件更换：根据诊断结果，更换损坏的元件（如整流桥堆、开关管、滤波电容），更换时需注意元件型号、规格与原配件一致（如开关管耐压值、电流参数），焊接时使用恒温电烙铁（温度设定 300-350℃），避免虚焊或烫坏周边元件。
电路修复：若发现 PCB 板存在虚焊、断线，使用万用表通断档定位故障点，用细铜丝补焊断线处，焊接后用绝缘胶带包裹裸露焊点，防止短路。
清洁处理：维修完成后，用压缩空气清理电源内部灰尘，尤其是散热风扇与散热片，确保散热通道通畅，避免因过热导致故障复发。
四、维修验证与注意事项
通电测试：维修后先进行空载测试，缓慢调节输出电压旋钮，用万用表测量输出电压是否稳定在设定值（如 24V），观察指示灯状态是否正常；空载测试正常后，接入标准负载（负载电流不超过电源额定电流 5A），持续运行 30 分钟，监测输出电压波动范围（应≤±0.5%），同时触摸电源外壳与元件，确认无异常发热。
安全与维护建议：
维修过程中严禁带电操作，避免电容放电导致元件损坏或人员触电。
定期（每 3-6 个月）对电源进行维护，清理灰尘、检查线缆接头，延长设备使用寿命。
若故障反复出现或涉及核心控制电路（如 PWM 芯片），建议联系 JRC 官方售后，避免因自行维修导致故障扩大。
通过以上系统化的诊断与维修流程，可有效解决 JRC 电源 JCH-245 主电源常见故障，恢复电源正常工作性能，保障后端设备稳定运行。
