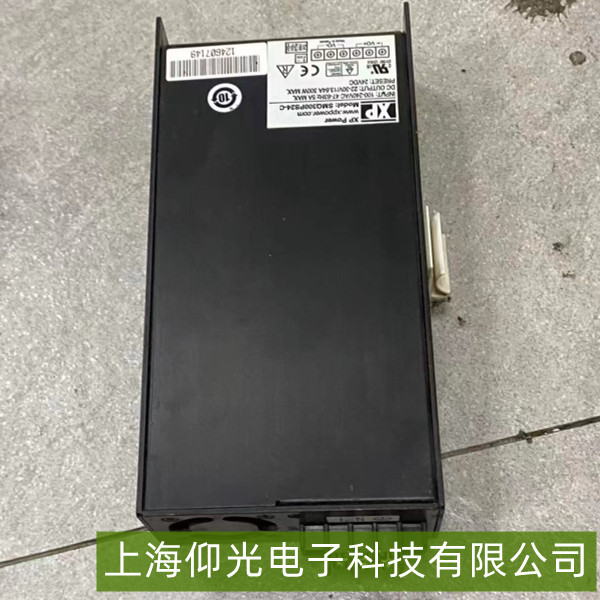

XP Power电源SMC300PS24-C的常见故障及维修指南
发布时间：10/23/2025
发布者：ZMT
XP Power电源SMC300PS24-C常见故障有：电源无输出，或因内部电路、控制芯片等损坏；输出电压异常，多为稳压电路故障；电源无法工作且有烧焦味，是元件严重损坏；风扇不工作，或因马达烧毁等。维修时先初步检查外观与连接，再测关键点电压，分模块排查故障，必要时更换元件或联系专业维修。
-
XP Power电源SMC300PS24-C的常见故障及维修指南
一、常见故障
电源无输出：
现象：电源无法为负载提供正常的电压和电流。
可能原因：电源内部电路损坏，如保险丝熔断、整流桥损坏、开关管击穿等；电源控制芯片故障；输出电压端整流二极管、滤波电容失效等。
输出电压过高或偏低：
现象：电源输出电压高于或低于正常值。
可能原因：稳压取样和稳压控制电路故障，如取样电阻、误差取样放大器、光耦、电源控制芯片等损坏；开关电源负载有短路故障；开关管性能下降；开关变压器不良；300V滤波电容不良等。
电源无法工作，并伴随着烧焦的异味：
现象：电源无法启动，且有烧焦的气味。
可能原因：电源内部有元件严重损坏，如开关管击穿导致电流过大，烧毁其他元件。
电源风扇不工作：
现象：电源风扇不转动，导致散热不良。
可能原因：风扇马达线圈烧断；风扇固定螺丝松动；风扇内部灰尘太多或含油轴承缺油等。
二、维修指南
初步检查：
检查电源外观，查看是否有明显的损坏痕迹，如保险丝熔断、元件炸裂等。
检查电源线是否连接正确，电源插座是否正常。
关键点电压测量：
使用万用表测量300V DC（大电解电容两端）电压，确认是否有电压输入。若无电压，检查保险丝、整流桥、热敏电阻等。
测量电源控制芯片的启动电压（如UC384X、L6599等电源芯片的Vcc引脚），确认是否有启动电压。若无启动电压或启动电压太低，检查启动电阻和启动脚外接的元件是否漏电。
分模块排查故障：
若电源控制芯片有启动电压，测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变。若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件。
检查输出电压端整流二极管、滤波电容是否失效，可通过代换法进行判断。
检查开关管性能是否下降，必要时进行更换。
