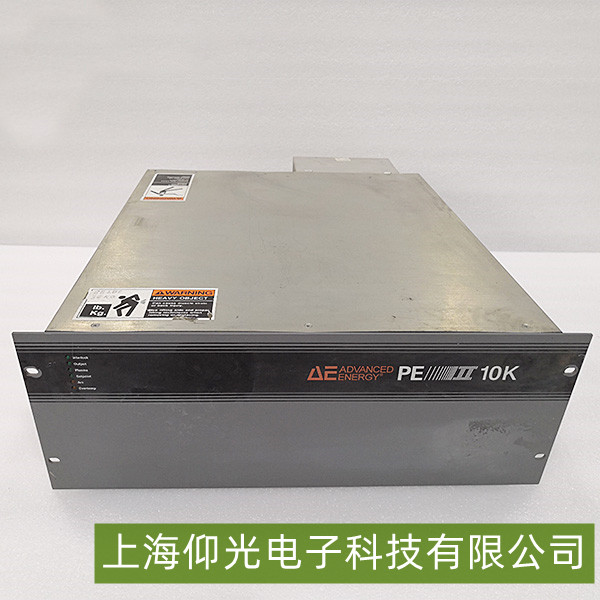

AE射频电源PEⅡ10K信号不稳定故障维修

AE射频电源PEⅡ10K信号不稳定故障维修指南
一、故障现象及可能原因
输出功率波动
现象：射频输出功率忽高忽低，无法稳定在设定值。
原因：
反馈电路异常（如采样电阻变值、运放失调）。
功率放大管（如MOSFET或LDMOS）性能退化。

频率漂移
现象：工作频率偏离标称值（如13.56MHz±100kHz）。
原因：
本振（LO）电路失锁或温漂过大。
谐振回路电容/电感参数变化。

保护频繁触发
现象：过流、过压或过温保护频繁启动。
原因：
负载阻抗不匹配（如VSWR＞2:1）。
散热不良导致功率管温度过高。

二、维修步骤
基础检查
负载匹配：用网络分析仪测量负载阻抗，调整匹配网络（如π型电路）。
散热系统：清理风扇灰尘，检查散热膏是否干涸。

电路检测
反馈环路：
用示波器检测功率采样信号是否稳定。
更换变值电阻（如0.1Ω电流采样电阻）。
功率管测试：
测量MOSFET栅极驱动波形（正常为方波），更换老化器件。

频率稳定性修复
本振校准：用频率计监测LO输出，调整PLL环路滤波器（如更换漏液电容）。
谐振元件：替换温漂大的电容（如NP0材质）或电感。

保护电路调整
阈值修正：调节过流保护比较器（如LM311）的参考电压。
温度监控：检查NTC热敏电阻阻值是否正常。

三、预防性维护建议
定期校准：每3个月用标准功率计校准输出。
环境控制：工作温度保持10~40℃，湿度＜70%。
备件储备：库存关键元件（如功率管IRFP460、运放OPA548）。
