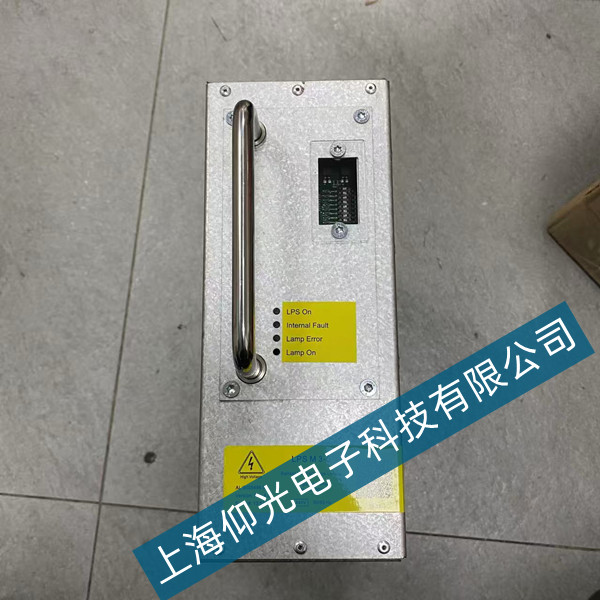

阿法拉伐电源 LPSM3-6 内部短路故障维修方法
发布时间：10/25/2025
发布者：YX
阿法拉伐电源 LPSM3-6 作为工业级供电设备，内部短路故障会导致电源跳闸、烧毁元件，甚至引发火灾，需遵循 “先断电防护、后精准排查” 原则，从短路点定位、部件检修到功能验证逐步处理，确保维修安全与设备恢复正常。
-
阿法拉伐电源 LPSM3-6 内部短路故障维修方法
阿法拉伐电源 LPSM3-6 作为工业级供电设备，内部短路故障会导致电源跳闸、烧毁元件，甚至引发火灾，需遵循 “先断电防护、后精准排查” 原则，从短路点定位、部件检修到功能验证逐步处理，确保维修安全与设备恢复正常。
一、维修前安全防护与故障初步判断
内部短路维修存在触电、元件二次损坏风险，需先做好安全措施并初步定位故障范围：
安全防护准备：
断开电源输入总开关，拔掉设备电源线，确保设备完全断电（建议断电后等待 10-15 分钟，让内部电容充分放电，避免残留电荷触电）；
佩戴绝缘手套、护目镜，使用绝缘螺丝刀（耐压≥500V）进行操作，工作台铺设绝缘垫，避免金属工具同时接触电源正负极；
准备万用表（校准合格，直流电压档、电阻档功能正常）、热风枪、吸锡器等工具，以及同型号熔断器、电容、二极管等备用元件。
故障初步判断：
观察电源外观：查看外壳是否有烧焦痕迹、异味，若存在明显烧毁迹象，重点检查电源输入回路、功率模块；
测量绝缘电阻：用万用表电阻档（200MΩ）测量电源输入端子与外壳之间的绝缘电阻，若电阻＜1MΩ，说明存在对地短路；测量输入端子正负极之间电阻，若电阻趋近于 0Ω，确认内部短路。
二、核心部件短路点定位与检修
LPSM3-6 内部短路多发生在输入回路、功率模块、滤波电容等部位，需按电路结构逐步排查：
输入回路与熔断器检修：
熔断器检测：打开电源外壳，找到输入回路的主熔断器（通常标注 “F1”，规格多为 5A/250V），观察熔断器是否熔断（玻璃外壳型可直接看到熔丝断裂，陶瓷型需用万用表测量通断）。若熔断器熔断，说明后级电路存在短路，需先排查后级故障再更换熔断器（避免直接更换后再次熔断）；
整流桥检测：输入回路的整流桥（4 个二极管组成）短路是常见故障。用万用表二极管档，红表笔接整流桥输出正极，黑表笔分别接输入交流端子，正常时正向导通、反向截止；若测量时正反均导通或电阻趋近于 0Ω，说明整流桥二极管击穿短路，需更换同型号整流桥（更换时注意引脚极性，避免接反）。
滤波电容与电解电容检测：
外观检查：查看电源内部滤波电容（多为大容量电解电容，如 470μF/400V）是否鼓包、漏液、顶部防爆纹开裂，若存在此类现象，直接判定为电容短路或失效，需更换同规格电容（注意电容耐压值、容量一致，安装时正负极不能接反）；
电阻测量：断电状态下，用万用表电阻档测量电容两端电阻，正常时电阻值应从 0Ω 逐渐上升至数百 kΩ（电容充电过程）；若电阻始终为 0Ω 或极低，说明电容击穿短路，需立即更换。
功率模块（IGBT/ MOSFET）检测：
功率模块是电源核心部件，短路会导致严重故障。以 IGBT 模块为例，用万用表二极管档测量模块各引脚之间的通断：正常时，集电极（C）与发射极（E）之间反向截止，栅极（G）与发射极（E）之间电阻无穷大；若测量时 C-E 之间正反导通或 G-E 之间电阻趋近于 0Ω，说明模块击穿短路；
更换功率模块：选择与原模块型号一致的产品（如 IR 系列、英飞凌系列），拆卸时注意加热焊点（用热风枪 300℃左右加热焊盘），避免损坏 PCB 板；安装新模块后，涂抹导热硅脂（厚度 0.1-0.2mm），确保散热良好，防止模块因过热再次损坏。
次级输出回路检测：
若输入回路无异常，检查次级输出端（如直流 12V、24V 输出端子）与地之间的电阻，若电阻＜10Ω，说明次级回路存在短路；
排查次级整流二极管、稳压管：用万用表二极管档测量二极管正反导通性，若正反均导通，说明二极管击穿；测量稳压管两端电压，若电压为 0V 且电阻极低，判定为稳压管短路，更换对应元件即可。
三、短路修复后测试与验证
短路部件更换后，需分阶段测试电源性能，避免残留故障：
空载测试：
断开电源所有负载，接通输入电源（建议先接调压器，将输入电压调至额定电压的 50%），观察电源是否跳闸、有无异响或冒烟；
用万用表测量电源各输出端子电压，确认电压值符合额定输出（如 LPSM3-6 常见输出为 24V DC，误差应≤±5%）；
若空载测试正常，逐步将输入电压调至额定值（如 220V AC），持续空载运行 30 分钟，监测输出电压稳定性，无波动则进入带载测试。
带载测试：
连接与电源额定功率匹配的负载（如 24V/5A 负载，功率 120W，需≤LPSM3-6 额定功率），接通负载后测量输出电压，若电压跌落≤10% 且稳定，说明电源正常；
带载运行 1 小时，用红外测温仪检测功率模块、电容、整流桥等部件温度，温度应≤60℃（环境温度 25℃时），若温度过高，检查散热风扇是否正常转动、散热片是否清洁，必要时更换散热风扇。
保护功能测试：
短路保护测试：在输出端串联可调电阻，逐步减小电阻值模拟短路，电源应立即停止输出并跳闸，断开短路后重新上电，电源能正常启动，说明短路保护功能有效；
过流保护测试：逐渐增加负载电流至额定电流的 1.2 倍，电源应切断输出，保护负载与自身，验证过流保护功能正常。
