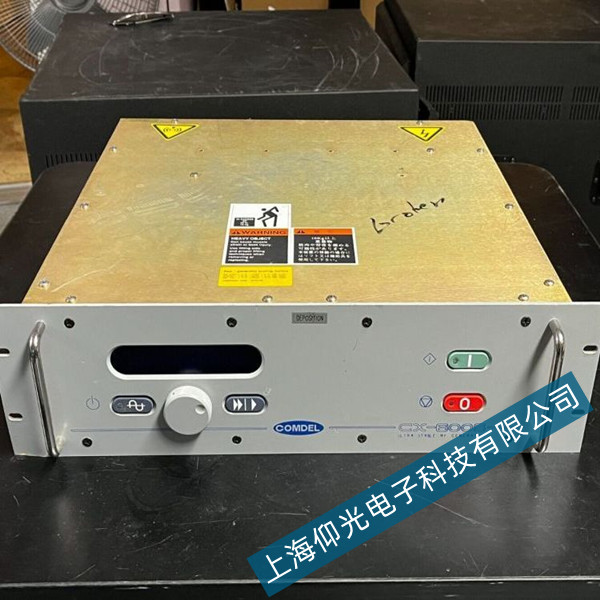

美国Comdel康戴尔射频电源常见故障排除指南
发布时间：9/18/2023
发布者：YX
美国Comdel康戴尔射频电源故障维修：
1.检查是否按照安装要求安装了射频电源、匹配器，冷确装置，其要求看说明手册
2.电源电压是否在规范范围内？
如果不确定或不正常，请参阅下面步骤中的“输入电压不正确”排除方法。
3.是否满足联锁要求？
如果不确定，请参阅下面步骤中的“联锁不满足”。
4.前面板显示器（LCD）是否点亮？假设有显示器的话
如果没有，请参阅下面步骤中的“前面板显示器（LCD）不亮”。
-
美国Comdel康戴尔射频电源常见故障排除指南
一、常规故障排除
1.检查是否按照安装要求安装了射频电源、匹配器，冷确装置，其要求看说明手册
2.电源电压是否在规范范围内？
如果不确定或不正常，请参阅下面步骤中的“输入电压不正确”排除方法。
3.是否满足联锁要求？
如果不确定，请参阅下面步骤中的“联锁不满足”。
4.前面板显示器（LCD）是否点亮？假设有显示器的话
如果没有，请参阅下面步骤中的“前面板显示器（LCD）不亮”。
5.检查前面板显示器有无任何故障（EXX）或警告（WXX）
信息。如果显示屏上没有警告或错误信息，请转到下一步
步;如果显示屏上出现错误或警告信息，请参阅下面“检查
查找和解决错误和警告”。
6.射频电源是否与主机通信？
如果没有，请参阅下面步骤中的“通讯问题”。
二、匹配网络故障排除
1.验证了和检查匹配网络的阻抗范围是否适合负载？
如果不确定，请参阅下列步骤中的“不当阻抗范围”排除方法。
2.检查是否正确建立了射频电源和匹配网络以及匹配网络和负载的线缆连接
如果不确定，请参阅下面步骤中的“RF连接或布线不当”。
3.检查是否为射频电源连接了正确的地线，网络和负载？
如果不确定，请参见下列步骤的“不正确接地”。
4.检查是否为远程控制建立了正确的接口连接
如果是，但仍有问题，请参阅故障排除匹配网络
如果不确定，请参阅下列步骤的“不当接口连接”。
三、联锁不满足故障排除
必须满足联锁连接，一般要使用25针或者9针用户端口创建硬件联锁，详见射频电源手册
四、控制面板无显示。
有些射频电源前面板有打开/关闭功能，因此无显示请确认：
1.前面板ON/OFF开关处于ON位置。
2.输入线电压正常，可以用万用表量输入电压
五、通讯问题
根据全芯管工射频电源维修经验，有几个因素可能会导致通讯问题：
•接地不良
•布线不当
•波特率不正确（仅RS-232主机端口）-
确保主机使用的波特率和波特率
•数据包不正确或损坏
这个需要查看相关射频电源手册，有些射频电源就可能没有这个
•命令传输过快
•使用中手册中所述的握手协议
六、电容器故障
几个可能导致电容器故障的因素：
•无电源或输入电压或输入电压不正确
•装置设置不正确的调谐控制
•射频电源或者匹配器参数设置不正确
