贝加莱 PS1100 电源输出短路保护故障维修指南

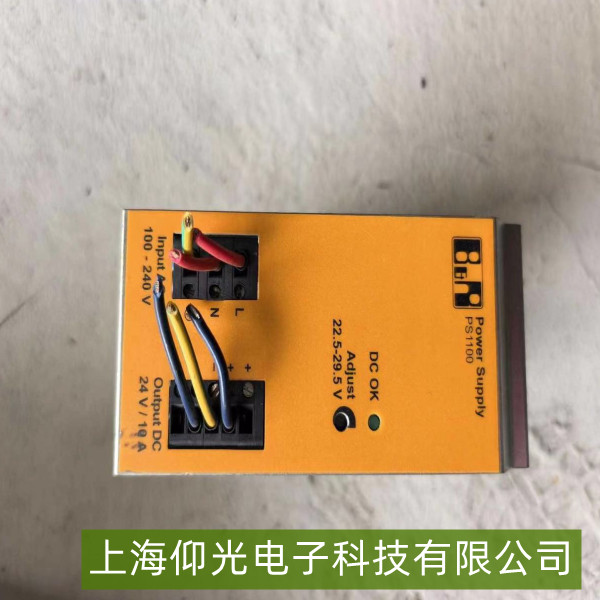

贝加莱（B&R）PS1100 系列电源模块是工业自动化控制系统中的关键组件，主要用于为 PLC、I/O 模块等设备提供稳定的 24V DC 电源。当出现 输出短路保护故障 时（通常表现为电源指示灯异常、输出电压为零、报错代码提示短路或模块锁定），需系统性排查并维修。以下为具体维修流程：
一、故障现象与初步判断
PS1100 的短路保护机制会在检测到输出端电流异常升高（如负载短路、接地故障或负载过载）时自动触发，切断输出以保护模块。典型表现包括：
模块前面板指示灯（如“OK”“Fault”）显示红色或熄灭；
输出端（+24V、0V）无电压输出（用万用表测量确认）；
配套控制器（如 PLC）报“电源故障”或“I/O 无供电”提示；
部分型号可能通过总线（如 POWERLINK）上传短路故障代码。
二、基础排查步骤（优先执行）
断电并检查负载侧
立即断开 PS1100 输出端的所有负载（如 I/O 模块、传感器等），仅保留电源模块自身供电（输入端正常接 24V DC 或 115/230V AC，依型号而定）。
重新上电：观察电源模块指示灯是否恢复正常（如“OK”绿灯亮起，输出端恢复 24V 电压）。若此时输出正常，则故障原因为 负载侧短路或过载（如某 I/O 模块内部电路损坏、传感器线路接地）。
检查输入电源
确认输入电压符合模块规格（例如：AC 输入需为 115/230V ±10%，DC 输入需为 24V ±20%），测量输入端电压是否稳定。输入电压异常（如过低、波动大）可能导致模块保护逻辑误触发。
三、负载侧短路定位与修复
若断开负载后电源恢复正常，则需逐段排查负载线路：
分段测试法：将负载分成若干组（如按 I/O 站分区），每组依次接入输出端并上电，观察哪一组接入后再次触发保护（短路点通常在该组内）。
检查线路与连接器：重点排查负载线路的 绝缘破损（如线皮磨损导致线芯接地）、端子松动（虚接可能产生瞬时大电流）或 模块损坏（如某 I/O 通道内部短路）。使用万用表测量负载线路的 通断与对地电阻（正常应＞1MΩ，若接近 0Ω 则为短路）。
替换可疑负载：若某模块（如特定型号的传感器或执行器）频繁引发故障，优先更换该模块测试是否为硬件缺陷。
四、电源模块自身故障维修
若断开所有负载后仍无输出，或反复触发保护（即使输入正常），则可能是 PS1100 模块内部故障：
散热与过热保护：检查模块散热风扇是否正常运转（过热可能导致保护逻辑敏感），清理模块表面灰尘，确保通风孔无堵塞。
关键电路检测：通过专业设备（如示波器、绝缘电阻测试仪）检测模块内部 输出整流电路、电流采样滤波器 是否损坏（例如：输出二极管击穿、采样电阻开路会导致误判短路）。
复位与固件：部分型号支持 硬件复位（如短接复位端子或断电 5 分钟后重新上电），或通过配套软件（如 B&R Automation Studio）清除故障代码并恢复默认设置。
