安捷伦E3646A直流电源旋钮失灵故障深度剖析
发布时间：12/11/2025
发布者：ZMT
安捷伦E3646A直流电源旋钮失灵，表现有完全无响应、调节不灵敏等。原因多为机械结构问题，如转轴卡滞、电刷磨损；编码器电子故障，如损坏、信号线断路；还有软件或校准问题。解决方案是先基础排查，检查连接、清洁组件；再深度检测，用万用表测信号、替换测试；最后维修或更换机械、电子元件。
-
安捷伦E3646A直流电源旋钮失灵故障深度剖析

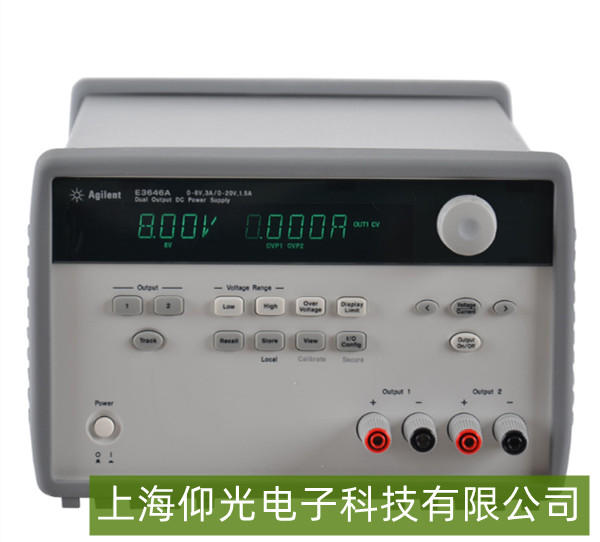

安捷伦E3646A是一款高精度可编程直流电源（典型输出范围0-8V/0-5A或0-20V/0-3A，具体以型号配置为准），其前面板旋钮（电压/电流调节旋钮）是工程师常用的交互部件。当旋钮失灵时，可能导致无法手动调节输出参数，影响测试效率。以下从故障表现、核心原因及深度解决方案展开分析。
一、故障典型表现
旋钮失灵可能呈现多种形式：
完全无响应：旋转旋钮时，屏幕显示的电压/电流值无任何变化，但通过前面板按键或远程接口（如USB/GPIB）仍可正常调节；
调节不灵敏：需大幅旋转旋钮才能触发微小数值变化，或旋钮转动时有“卡滞感”；
间歇性失灵：偶尔能调节，但多数情况下无反应；
伴随异常现象：旋钮旋转时伴随“咔嗒”异响，或屏幕出现“输入无效”提示（可能关联编码器信号错误）。
二、核心故障原因深度解析
1. 机械结构问题（最常见）
旋钮内部通常采用旋转编码器（增量式或绝对式）实现位置检测，其机械部件（如转轴、弹簧、电刷）长期使用后易磨损：
转轴/轴承卡滞：灰尘、油脂干涸或物理撞击可能导致转轴转动阻力增大，甚至卡死；
电刷磨损：编码器的电刷与码盘接触不良（如电刷磨损变短、码盘划痕），导致信号输出断续；
弹簧失效：旋钮复位弹簧断裂或弹性不足，影响旋钮归零或旋转的机械联动。
2. 编码器电子故障
编码器将旋钮旋转转换为电信号（如方波脉冲），若相关电路异常，信号无法被电源主板识别：
编码器损坏：内部芯片或电路焊点脱焊（常见于运输震动或老化）；
信号线断路/短路：连接编码器与主板的排线（通常为柔性FPC）弯折断裂，或焊点虚焊；
主板接口故障：主板上的编码器信号处理芯片（如微控制器ADC模块）损坏，无法解析输入信号。
3. 软件或校准问题（较少见但需排查）
参数校准丢失：电源因意外断电或固件异常，导致旋钮校准数据（如零位偏移、灵敏度系数）丢失；
固件Bug：极少数情况下，固件版本缺陷可能导致旋钮信号处理逻辑错误（可通过升级固件排除）。
三、系统性解决方案
第一步：基础排查（快速验证）
检查物理连接：断电后打开电源前面板（需谨慎操作，避免静电损伤），观察旋钮转轴是否松动，排线是否脱落或弯折（重点检查编码器与主板的连接接口）；
清洁旋钮组件：用软毛刷或压缩空气清理旋钮缝隙内的灰尘（避免液体进入），若转轴卡滞，可尝试滴入少量精密电子润滑油（如WD-40电子专用款）。
第二步：深度检测（需工具辅助）
万用表检测编码器信号：旋转旋钮时，用万用表测量编码器输出引脚的电压或电阻变化（参考手册编码器接口定义）。正常情况下，旋转应引起信号周期性波动（如方波频率变化）；若无变化，则编码器或连接线路故障；
替换测试：若有备用同型号旋钮模块，可直接替换验证是否为主板问题；若替换后正常，则原旋钮组件（编码器或机械结构）需维修。
第三步：维修或更换
机械部件修复：针对转轴卡滞，可拆卸旋钮清理并润滑；电刷磨损需更换同规格电刷（需专业焊接）；
电子元件更换：编码器损坏需更换原厂配件（型号通常标注在编码器本体，如ALPS EC11系列），主板接口故障需返厂维修。
