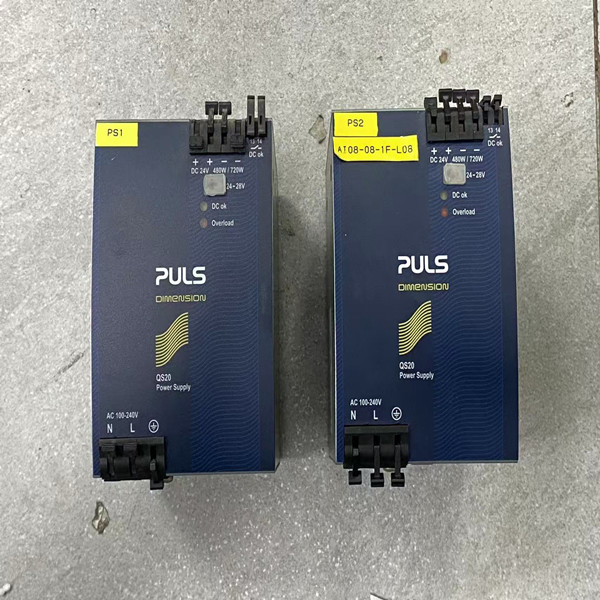

普尔世 QS20.241 作为工业级开关电源，指示灯不亮是典型故障，直接反映供电链路或核心硬件异常，需按 “外部排查→内部检测→元件修复→测试验证” 的递进逻辑维修，避免盲目拆机导致二次损坏。
一、前置安全操作与外部基础排查（优先执行）
维修前必须落实安全防护：断开电源输入线缆，等待内部高压电容放电 10 分钟以上（可通过短接电容引脚加速放电），佩戴绝缘手套与护目镜，避免残留电压触电。同时准备万用表（二极管档、电压档）、绝缘螺丝刀、同规格保险丝等工具配件。
外部排查聚焦供电链路：首先更换已知完好的三芯电源线与工业插座，避免因线缆内部断线、插座接触不良导致供电中断；用万用表交流电压档测量输入端子两端电压，确保在 AC 100-240V 额定范围，波动幅度不超过 ±10%，若电压异常需检查前端配电箱空气开关、漏保是否跳闸，排除电网供电故障。接着检查输入端子接线：松动的接线会导致接触电阻过大，即使电压正常也无法驱动电源启动，需用螺丝刀重新紧固端子螺丝，同时用无水乙醇清洁端子金属触点，去除氧化层与灰尘，确保接线紧密导通。此外，确认电源接地是否可靠，接地电阻需≤4Ω，不良接地可能引发电源保护机制启动，导致指示灯不亮。
二、内部核心故障检测与元件维修
若外部排查无异常，需拆机检测内部硬件。打开电源外壳后，先观察电路板整体状态：有无电容鼓包、电阻烧蚀、线路发黑等明显损坏痕迹，重点检查电源输入侧的整流桥、保险丝、开关管等核心元件。
第一步检测内部保险丝：保险丝通常标注 “FUSE”，位于输入端子附近，若玻璃管内金属丝断开或管壁发黑，说明已熔断。此时不可直接更换，需先用万用表电阻档测量输出端子正负极，若阻值接近 0Ω，说明输出侧存在短路（如负载短路、输出线缆破损搭铁），需先断开负载，修复短路故障后，再更换与原规格一致的保险丝（通常为 2A/250V 慢断型），避免更换后再次熔断。
第二步检测整流桥与开关管：整流桥负责将交流输入转为直流，开关管则控制电源输出，二者损坏会直接导致电源无供电、指示灯不亮。用万用表二极管档测量整流桥四个引脚，正常情况下正向导通、反向截止，若某组引脚正向阻值为 0 或反向阻值偏小，说明整流桥击穿，需更换同型号全桥整流模块（如 KBPC3510）；检测开关管（多为 MOS 管或 IGBT 管）时，测量栅极与源极、漏极之间的阻值，若出现短路或阻值异常，需更换同规格开关管，更换时需注意栅极限流电阻是否同步损坏，若电阻阻值偏差超 ±10% 需一并更换。
第三步检测 PWM 芯片与供电电路：PWM 芯片是电源的 “大脑”，若其损坏会导致开关管无法正常工作，指示灯不亮。用万用表测量 PWM 芯片（如 UC3842）供电引脚电压，正常应在 10-15V 之间，若电压为 0，需检查芯片供电回路的限流电阻、滤波电容是否损坏，更换故障元件后再测芯片输出引脚，用示波器检测是否有正常 PWM 波形，若无波形则说明 PWM 芯片失效，需更换同型号芯片。
三、后续测试验证与注意事项
故障元件更换后，需进行严格测试确保维修有效：先空载通电 30 分钟，观察指示灯是否正常亮起（绿色常亮为正常），用万用表监测输出电压是否稳定在 24V，波动范围不超过 ±5%；随后接入标准负载（如 24V/10A 电阻箱），满负荷运行 1 小时，监测电源温度（正常应≤60℃）与输出电压稳定性，同时检查风扇是否正常散热，无异常则说明维修合格。
维修过程中需注意：核心元件（如开关管、PWM 芯片）需选用普尔世原厂配件，避免参数不匹配导致电源工作异常；焊接元件时使用恒温电烙铁（温度控制在 300-350℃），快速点焊避免烫坏电路板铜箔；若检测到主板线路烧毁、多层板内部短路等复杂故障，建议停止自行维修，联系上海仰光电子，借助专用检测设备排查修复。日常使用中，每 6 个月清洁一次电源散热通道，避免积灰导致元件过热损坏，延长电源使用寿命。
