TruHeat HF 3010 无功率输出是中频电源高频故障，多由供电异常、负载匹配失效、逆变 / 驱动电路损坏、保护电路触发引发，以下是标准化维修流程，操作前必须断电并放电，佩戴防静电手套与护目镜，避免元件损坏或触电风险。
-

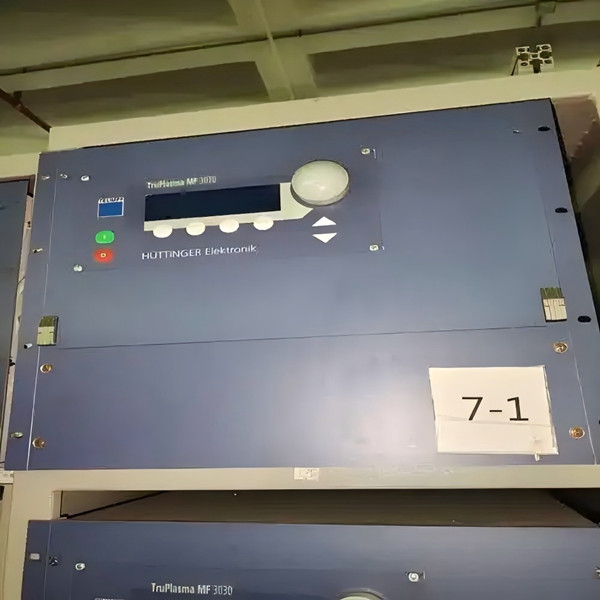

霍廷格中频射电源 TruHeat HF 3010 无功率输出故障维修
TruHeat HF 3010 无功率输出是中频电源高频故障，多由供电异常、负载匹配失效、逆变 / 驱动电路损坏、保护电路触发引发，以下是标准化维修流程，操作前必须断电并放电，佩戴防静电手套与护目镜，避免元件损坏或触电风险。
一、故障前置诊断
报警信息读取：查看面板报警代码，重点关注过流（OC）、过压（OV）、过热（OH）等，快速定位保护触发类型；无报警则优先排查供电与负载。
空载测试：断开负载，短接匹配器输出端，设置功率 500W 启动，观察是否有输出，区分是电源本体故障还是外部负载 / 匹配问题。
信号初检：用示波器测逆变桥触发信号，无信号则指向控制板或驱动电路，有信号则聚焦逆变元件与输出回路。
二、核心维修操作（按优先级排序）
1. 供电与保护电路排查（15 分钟）
用万用表测三相输入电压，需稳定在 380V±10%，波动大则检查电网或加装稳压设备；检查主电源保险丝，熔断需更换同规格慢熔保险丝，复测仍断则排查整流桥、IGBT 是否击穿。
过热报警时，清洁散热片与风道，更换故障风扇，复测 IGBT 温度传感器，异常则更换；过流 / 过压报警时，核对保护阈值，修正后保存参数，检查直流母线滤波电容是否鼓包漏液，损坏立即更换。
2. 负载与匹配网络修复（20 分钟）
检查感应线圈、输出线缆，用万用表测通断，排除短路 / 开路；修复后测试匹配网络，用网络分析仪测反射功率，＞5% 则清洁或更换匹配电容、电感，重新调谐使反射功率＜2%。
泵吸式负载需测试气路通畅性，堵塞则清洁管路，气泵失效则更换，确保负载阻抗与电源输出阻抗匹配（通常 50Ω）。
3. 逆变与驱动电路维修（30 分钟）
用万用表测 IGBT 模块，集电极 - 发射极短路则判定击穿，更换同型号模块，注意涂抹导热硅脂、均匀拧紧固定螺丝。
用示波器测驱动芯片输出波形，幅度应在 15-20V，波形畸变或无输出则更换驱动芯片（如 IR2110）与驱动变压器，检查驱动电阻、二极管有无烧损，修复后复测驱动信号。
测量直流母线电压，正常约 540V，异常则检查整流桥与滤波电容，更换损坏元件。
4. 控制与校准参数复位（10 分钟）
进入校准菜单，恢复出厂设置，重新执行频率与功率标定，设置额定功率 10kW，输出频率 30-100kHz，确保参数与负载适配。
检查外部控制信号（4-20mA/0-10V），信号异常则排查线路或更换信号源，确保控制指令正常传输。
5. 射频输出回路检查（15 分钟）
检查中频变压器、耦合器，用万用表测绕组通断，无开路 / 短路；清洁输出端子氧化层，紧固连接螺栓，防止接触不良导致功率损耗。
三、维修后验证与规范
空载测试：设置功率 10kW，连续运行 30 分钟，频率稳定在设定值，无报警，输出波形为标准正弦波。
负载测试：接入额定负载，输出功率误差≤±2%，反射功率＜2%，连续运行 2 小时无异常。
维护规范：每季度清洁风道与匹配元件，每半年校准功率 / 频率，每年更换老化电容与 IGBT 模块，维修记录需包含故障现象、更换元件、校准数据，便于追溯。
