AE 电源 VHF7040 输出不稳定故障维修步骤
发布时间：12/23/2025
发布者：YX
AE 电源 VHF7040 输出不稳定多表现为功率 / 频率漂移、波形畸变、驻波比波动，根源集中在输入 / 负载匹配异常、滤波 / 功率元件老化、驱动 / 反馈电路故障、散热与通信异常。维修需遵循 “先外部后内部、先静态后动态、先基础后核心” 原则，操作前断电静置 15 分钟，佩戴防静电手套，严禁带电操作，核心元件更换必须选用原厂同规格配件。
-

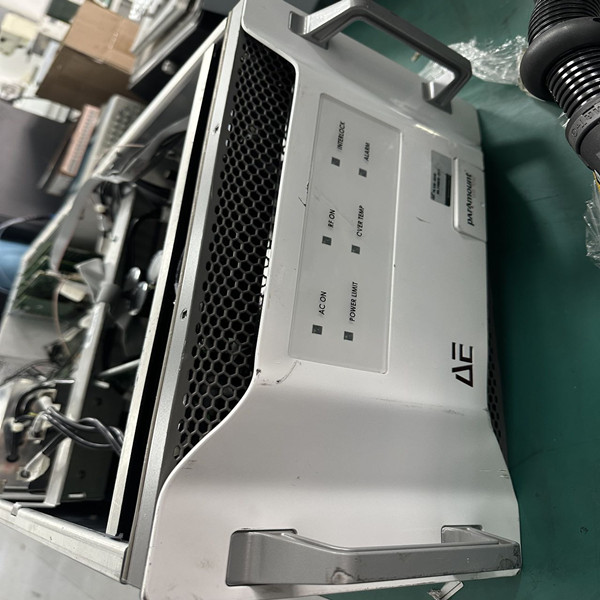

AE 电源 VHF7040 输出不稳定故障维修步骤
AE 电源 VHF7040 输出不稳定多表现为功率 / 频率漂移、波形畸变、驻波比波动，根源集中在输入 / 负载匹配异常、滤波 / 功率元件老化、驱动 / 反馈电路故障、散热与通信异常。维修需遵循 “先外部后内部、先静态后动态、先基础后核心” 原则，操作前断电静置 15 分钟，佩戴防静电手套，严禁带电操作，核心元件更换必须选用原厂同规格配件。
一、安全准备与前置排查（20 分钟）
安全防护：断电后通过放电棒释放电容残余电荷，准备万用表、示波器、网络分析仪、假负载（50Ω）等工具，记录原始参数与接线方式。
输入与连接检查：用万用表测三相输入电压（380V±10%），波动超范围加装三相稳压器；检查输入 / 输出保险丝，熔断则更换同规格慢熔型并排查短路诱因；紧固 N 型射频接头，更换破损屏蔽线缆，确保连接阻抗匹配。
负载与环境校验：接 50Ω 假负载替代实际负载，排查负载阻抗失配问题；环境温湿度控制在 23±2℃、湿度 40%-60%，清洁散热风道与风扇，风扇停转 / 转速不足则更换同规格滚珠风扇。
软件与通信排查：重启电源与控制终端，检查远程控制信号（模拟量 / 数字量），重新配置参数并恢复出厂设置，排除固件 / 通信异常导致的输出失控。
二、核心故障定位与维修（40 分钟）
滤波与储能元件检修
高频滤波电容鼓包、漏液或容量衰减会导致输出纹波大，用万用表测电容容量，偏差＞20% 则更换同耐压 / 容量高频电解电容；检查匹配网络中的电感、电阻，变值则更换，确保驻波比＜1.3，减少功率反射引发的波动。
功率与驱动电路维修
用万用表测 IGBT/MOSFET 功率模块 PN 结正向电阻，异常则判定击穿，更换模块并涂导热硅脂；检查驱动电路光耦、PWM 芯片，用示波器测驱动波形，畸变则更换芯片并补焊虚焊引脚；校准 PWM 波占空比，波动超 ±5% 需调整反馈环路参数。
反馈与控制电路调试
电压 / 电流采样电路异常会导致输出调节失效，检查取样电阻、基准电压源，变值则更换精密元件；用示波器观测反馈信号，确保相位与幅值稳定；重新执行校准程序，用标准功率计标定输出，误差超 ±3% 则重新写入校准数据。
射频激励与频率稳定化
晶振老化会导致频率漂移，更换同型号晶振并校准至 VHF 设定频率；检查射频激励器输出信号幅值，不足则检修振荡器，更换放大管，确保信号强度达标。
三、维修后验证与维护规范（20 分钟）
分阶段测试：空载开机确认无报警，接 50Ω 假负载连续运行 3 小时，用示波器测输出波形，功率波动≤±2%、频率漂移≤±0.1%、驻波比＜1.3 为合格；换回实际负载，测试全功率段输出稳定性。
日常维护：每月清洁散热系统，每季度检测功率模块与滤波元件参数，每年更换老化电容与风扇；建立运行台账，记录故障频次，提前预判元件寿命。
