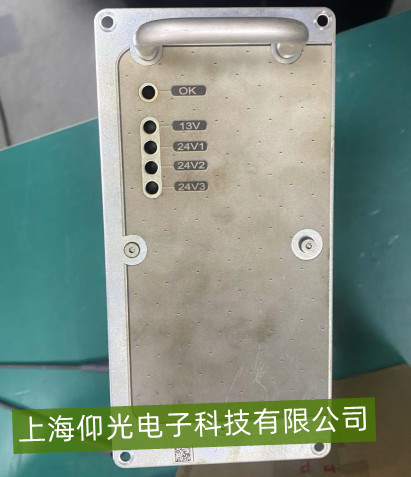

史陶比尔电源模块“输出纹波过大”故障排查及维修指南
一、故障现象与影响
史陶比尔电源模块输出纹波过大会导致负载设备工作异常（如控制器误动作、精密仪器测量误差），甚至加速电子元件老化。纹波通常表现为直流输出中叠加的交流分量，需优先排查。
二、排查步骤
基础检查
目视检查：确认模块外观无烧蚀、电容鼓包或线路破损，检查输入/输出端子连接是否松动。
参数核对：验证输入电压是否在额定范围（如24V/48V系统偏差±10%），负载电流是否超模块标称值。
纹波测量
使用示波器（带宽≥20MHz）检测输出端，探头接地端就近接模块地，避免长地线引入干扰。正常纹波峰峰值应＜输出电压的1%（例如5V输出纹波＜50mV）。若超过此范围，需进一步分析。
关键部件检测
滤波电容：电解电容容量下降或失效是常见原因，测试其实际容量（如100μF电容实测＜80μF需更换）。陶瓷电容可能因机械应力开裂，需检查外观。
整流/逆变器件：检查MOSFET/IGBT桥臂是否存在短路或高频振荡，可通过红外测温仪排查异常发热元件。
变压器/电感：磁芯饱和或绕组间短路会导致高频噪声，可通过空载纹波对比辅助判断。
外部干扰排查
检查负载侧是否存在大功率设备启停干扰，或接地回路阻抗过高（建议接地电阻＜4Ω）。
三、维修方案
元件更换：优先替换故障电容（建议选用同型号低ESR产品）、修复或更换损坏的开关器件。
参数调整：若模块支持，优化PWM频率或反馈环路补偿参数（需参考手册，避免盲目调整）。
系统级优化：增加外置LC滤波器（如10μF电容+10mH电感串联），或改善电源走线布局（缩短高频路径）。
四、预防措施
定期维护：每2年检查电容健康状态，清洁散热孔保障通风。
环境控制：避免高温（＞50℃）、高湿环境运行，必要时加装EMI屏蔽罩。
