德国WITT高压电源模块“短路跳闸”维修指南
发布时间：12/25/2025
发布者：ZMT
德国WITT高压电源模块“短路跳闸”时，会触发保护停机。先断电放电，做外观和基础安全检查，排查负载侧故障及外部干扰。接着检测模块内高压二极管、电容、功率器件等关键元件。维修时替换故障元件，校准保护阈值，修复绝缘。预防上要定期检测，遵守操作规范，确保设备安全稳定运行。
-
德国WITT高压电源模块“短路跳闸”维修指南
一、故障背景

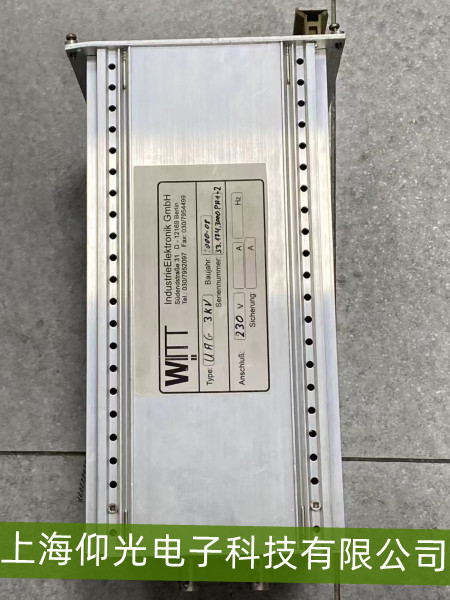

德国WITT高压电源模块广泛应用于工业镀膜、粒子加速、医疗灭菌等场景，其核心功能是输出高稳定高压（通常数千至数十千伏）。当出现“短路跳闸”时，模块会因检测到输出回路异常低阻抗（接近短路状态）触发保护机制（如空气开关分断、内部继电器切断），强行停止输出以避免器件烧毁或安全事故。短路可能由负载异常、内部元件击穿或外部干扰引发，需优先排除危险后再维修。
二、快速排查步骤
1. 基础安全检查
断电与放电：立即切断电源输入，等待10~15分钟（高压电容需充分放电），用万用表电阻档（≥10kΩ量程）检测输出端对地/对输入端的电阻——若阻抗＜1MΩ（正常空载应＞100MΩ），则确认存在短路路径。
外观检查：重点查看模块高压输出端子、内部高压电容/二极管/变压器是否有烧蚀痕迹（如碳化、炸裂）、线路是否脱落或短接，同时检查外部负载连接线（如高压电缆、电极）是否破损、对地短路（如电缆绝缘层老化后接触金属外壳）。
2. 负载侧排查
负载本身故障：若模块连接的是高压负载（如真空腔内的电极、放电管），需断开模块与负载的连接（确保高压端完全悬空），重新上电测试——若不再跳闸，则故障点在负载侧（如电极间意外接触、介质击穿）；若仍跳闸，则问题在模块内部。
外部干扰：检查负载回路是否有金属异物掉落导致短接，或接地不良（如负载地线虚接）引发浮动电位干扰。
3. 模块内部关键元件检测
高压二极管/电容：高压整流二极管击穿（反向漏电流过大）或储能电容内部短路（如介质层损伤），是常见内部短路原因。可通过万用表高阻档（如10kΩ以上）初步检测二极管正向/反向电阻（正常应为单向导通，反向无穷大），但高压电容需专业高压测试仪检测（如容量偏差＞20%或漏电流超标需更换）。
功率器件：高压MOSFET/IGBT模块若因过压/过热损坏，可能形成极低阻抗通路，需用万用表测其导通压降（异常时接近0V）或直接更换同型号器件。
保护电路：检查模块内置的电流互感器（检测短路电流）或电压采样滤波电路是否误动作（如采样电阻损坏导致误判为短路）。
三、维修与预防措施
1. 针对性维修
元件更换：优先替换故障的高压二极管、电容或功率器件（必须选用原厂或参数一致的替代品，高压元件需耐受模块额定电压的1.5倍以上）。
保护阈值校准：若模块支持参数调节（如短路保护延时、电流阈值），需在专业人员指导下微调（避免过度放宽导致二次损伤）。
绝缘修复：对高压端子、电缆接头重新涂抹硅脂或加装绝缘套管，确保爬电距离符合要求（通常＞10mm/kV）。
2. 预防建议
定期检测：每半年检查高压电缆绝缘电阻（应＞1000MΩ）、负载电极磨损情况，清理模块散热孔避免过热（高温会加速元件老化）。
操作规范：上电前确认负载连接正确（无裸露导体），避免在潮湿环境中使用（湿度＞80%易引发爬电短路）。
