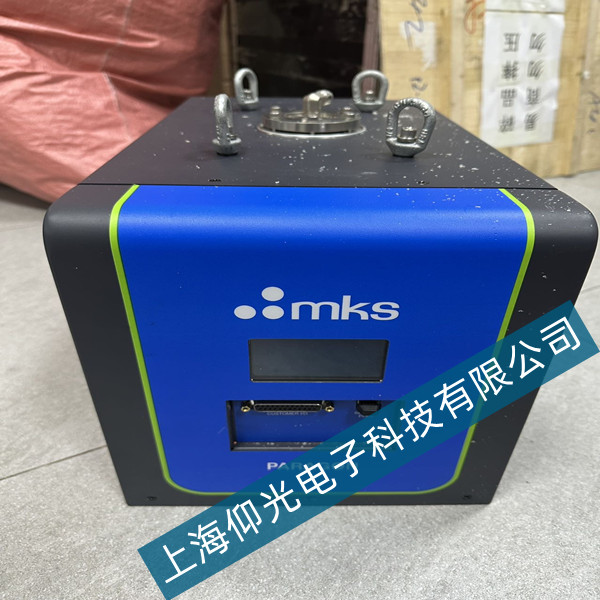

MKS射频电源面板无显示故障维修
发布时间：12/27/2025
发布者：YX
MKS射频电源是半导体、光伏等行业等离子体工艺核心设备，主流型号涵盖13.56MHz标准频段，核心高发故障为无法开机、无射频输出、功率波动/衰减、过流/过压报警、电弧打火、通讯中断，核心诱因集中在供电异常、匹配网络故障、射频模块损坏、真空联锁未解除、散热失效及控制电路故障。维修需遵循“先断电放电、先外部后内部、先低压后高压、先联锁后核心”原则，全程做好防静电、防高压电弧防护，射频部件严禁徒手触碰，备件更换需匹配原厂规格参数，保障维修安全与设备运行稳定性。
-
MKS射频电源面板无显示故障维修
MKS射频电源是半导体、光伏等行业等离子体工艺核心设备，主流型号涵盖13.56MHz标准频段，核心高发故障为无法开机、无射频输出、功率波动/衰减、过流/过压报警、电弧打火、通讯中断，核心诱因集中在供电异常、匹配网络故障、射频模块损坏、真空联锁未解除、散热失效及控制电路故障。维修需遵循“先断电放电、先外部后内部、先低压后高压、先联锁后核心”原则，全程做好防静电、防高压电弧防护，射频部件严禁徒手触碰，备件更换需匹配原厂规格参数，保障维修安全与设备运行稳定性。
一、前置安全准备与基础排查（优先排除简易故障）
1. 安全防护操作：断开射频电源总电源及负载连接，悬挂“断电检修”警示标识，等待内部高压电容充分放电（至少10分钟）；佩戴绝缘手套、防静电手环及高压防护镜，检查设备接地是否可靠（接地电阻≤4Ω），避免高压触电与静电损坏元件。清理设备周边杂物，确保散热通道无遮挡，操作空间充足。
2. 供电与线路排查：用万用表测量三相输入电压（通常为380VAC），确认电压在额定范围±10%内，波动过大需加装三相稳压器；检查输入电源线、接线端子有无松动、氧化或破损，对氧化端子用无水乙醇清洁，破损线路及时更换，重新紧固所有供电连接点。排查机内主保险丝，若熔断记录熔断状态，更换同规格快熔型保险丝，复测仍熔断则判定内部短路故障。
3. 联锁与负载排查：MKS射频电源需真空联锁、门联锁等信号正常方可启动，检查联锁装置（如真空压力开关、工艺腔门开关）状态，确认联锁信号有效触发，急停按钮已复位。检查射频输出电缆及接头，有无破损、接头松动或氧化，用专用工具紧固N型接头，更换破损的射频电缆；排查匹配器状态，确认匹配器无油污、烧损痕迹，调节旋钮无卡滞。
4. 基础状态检查：通电后观察电源面板指示灯、风扇运转状态，无故障报警提示则初步判断低压供电正常；若指示灯不亮、风扇不转，优先排查低压电源模块与供电回路故障。通过面板按键查询故障代码，初步定位故障类型（如过流、过压、联锁异常）。
二、核心故障定位与分级维修（按故障频次排序）
1. 无法开机/面板无显示故障维修：高频主因是低压电源模块损坏或供电回路故障。用万用表测量低压电源模块输出电压（通常为DC24V、DC5V），若无输出或电压异常，拆机检查模块内电容是否鼓包、稳压芯片是否烧损，更换故障元件；若模块大面积烧损，直接更换原厂低压电源模块。补焊主控板供电接口虚焊点，检查电源开关接触状态，损坏则更换，通电后面板指示灯正常亮起即为初步恢复。
2. 无射频输出故障维修：先确认联锁信号正常、匹配器连接可靠，用示波器测量射频激励信号输出，若无激励信号则排查射频驱动板。检查驱动板上的驱动芯片（如IR2110）、功率管是否烧损，测量芯片引脚电压，异常则更换对应元件；若射频功率管（常用MOSFET或IGBT）击穿，更换同型号功率管并检查驱动电路。若激励信号正常但无射频输出，需检修射频谐振腔、耦合电容，损坏则更换原厂配件；重新校准匹配器，确保阻抗匹配（标准50Ω）。
3. 功率波动/衰减故障维修：核心诱因是匹配不良、射频模块性能衰减或反馈电路故障。清洁匹配器内部可调电容、电感触点，消除接触不良导致的功率波动；重新进行阻抗匹配校准，确保反射功率≤5%。检查射频模块内功率管、滤波电容，老化则更换；测量反馈电路取样电阻、光耦器，损坏则更换元件，重新校准功率反馈参数。若散热风扇转速不足、风道堵塞，用压缩空气吹扫清洁，更换故障风扇，避免过热导致功率骤降。
4. 过流/过压/过热报警故障维修：过流报警多为负载短路、射频模块故障，断开负载复测，若仍报警则检修射频驱动板与功率管；过压报警是高压稳压电路故障，更换高压稳压二极管、取样电阻，重新设定过压保护阈值。过热报警需清理散热风道、更换故障风扇，测量温度传感器阻值，异常则更换传感器，确保过热保护精准触发。报警解除后，需重启电源并空载测试，无报警后方可接入负载。
5. 电弧打火/通讯中断故障维修：电弧打火多为射频电缆接头松动、匹配不良或工艺腔压力异常，紧固电缆接头、重新匹配阻抗，排查工艺腔压力控制系统；若射频腔体内有积碳，清洁腔体并更换污染的绝缘件。通讯中断则检查通讯线（常用RS485/以太网）连接是否牢固，端子氧化清洁处理；核对通讯参数（波特率、地址、协议），重新配置匹配；若通讯芯片损坏，更换主控板上的通讯芯片，重启后测试数据传输稳定性。
