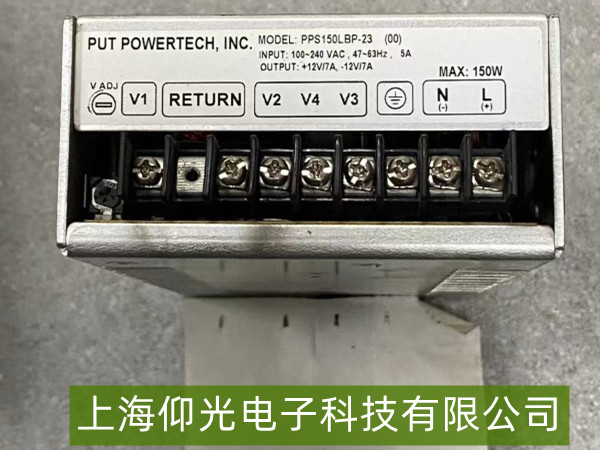

PUT双路输出开关电源启动报过压故障的维修指南

发布时间：12/29/2025

发布者：ZMT

PUT双路输出开关电源启动报“过压故障”，可能因输出电压超限、反馈电路异常、负载或线路问题、元件老化。先断电复位，检查负载，断开负载后若仍报错，用万用表测输出电压，确认过压后检查反馈电路，查看分压电阻、光耦、TL431是否正常，再检测开关管、整流二极管是否击穿，高压滤波电容是否鼓包漏液。

立即咨询

PUT双路输出开关电源启动报过压故障的维修指南

一、故障现象与可能原因
PUT双路输出开关电源启动时提示“过压故障”（常见报错如“OVP”“Over Voltage”），表现为电源无法正常输出或自动保护停机。该故障通常由以下原因引发：
输出电压实际超限：双路输出中某一路（或两路）电压因反馈回路失效、元件损坏等异常升高，触发电源内部过压保护（OVP阈值一般为额定值的110%-120%）。
反馈电路异常：光耦、TL431基准源、误差放大器等反馈元件损坏，导致电源无法准确检测输出电压，误判为过压。
负载或线路问题：负载短路后突然断开（产生尖峰电压）、输出线缆接触不良（引发高频振荡），间接导致电压瞬时超限。
关键元件老化：开关管（MOSFET）、整流二极管、高压滤波电容性能下降，引发输出电压失控。

二、基础排查步骤
断电与复位
立即断开输入电源（AC 220V/110V），等待电源内部高压电容放电（约5-10分钟），避免触电。重新上电观察是否仍报错——若偶尔触发，可能是负载瞬态干扰；若每次启动均报错，则为硬件故障。

检查输出负载
断开双路输出的所有负载（如设备、测试线），短接输出正负极（模拟纯阻性负载），重新启动电源。若过压故障消失，说明原负载存在异常（如短路后恢复、容性负载过大）；若仍报错，则故障在电源内部。

三、深入维修方法
检测输出电压实际值
用万用表直流电压档测量双路输出端（空载状态）的实际电压值——对比电源标称值（如±5V、±12V等），若某一路电压明显高于标称值（如标称+12V，实测+15V以上），则确认过压真实存在，需重点排查反馈回路。

检查反馈电路
反馈电路通常位于输出端与控制IC之间，核心元件包括光耦（传递电压信号）、TL431（精密基准源）、分压电阻（设定参考电压）。用万用表检测：

分压电阻（如输出端与地之间的电阻）是否阻值漂移（标准值通常标注在电源原理图或PCB上）；
光耦（输入/输出侧）是否导通异常（用万用表测输入端压降，正常工作时应有微小导通压降）；
TL431参考极（Ref）与阴极（K）间电压是否为2.5V（标称值），偏差过大则需更换。

关键元件检测
检查开关管（如MOSFET）、整流二极管（如肖特基二极管）是否击穿（用万用表二极管档测正向/反向电阻，击穿时阻值异常低）；高压滤波电容（如输入端的电解电容）是否鼓包漏液（容量下降会导致电压纹波增大）。
