TDK-Lambda 电源模块 K40118A输出异常故障维修
TDK-Lambda 电源模块 K40118A输出异常故障维修

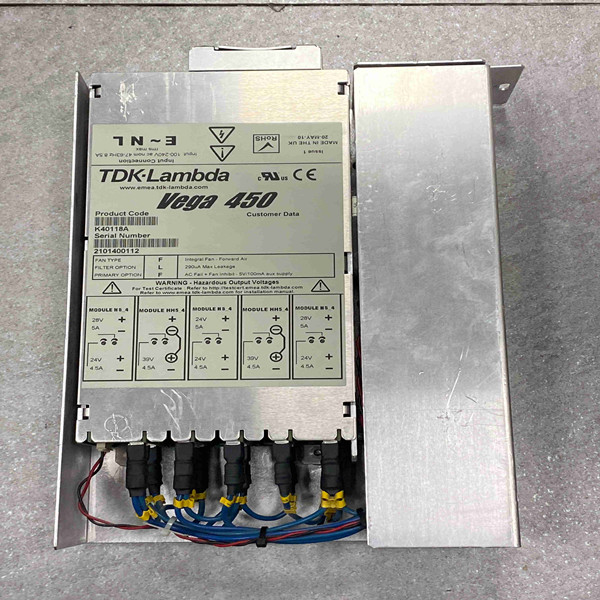

TDK-Lambda 电源模块 K40118A 多应用于精密仪器供电场景（如马尔文激光粒度仪等设备），故障主要集中在输出异常、启动故障、保护告警、散热故障四大类，具体现象、原因及排查方向如下：
一、 输出异常类故障
核心故障：无输出电压 / 电流
典型现象：接通输入电源后，模块输出端无电压、电流显示，负载设备无法启动。
可能原因：输入熔断器熔断；功率开关管击穿短路；整流滤波电路电容鼓包漏液；反馈控制电路光耦 / 运放芯片损坏；输出端子氧化松动导致断路。
基础排查：用万用表测量输入熔断器通断状态；检查输出端子触点是否氧化；空载测试模块输出电压，排除负载短路影响。
衍生故障：输出电压 / 电流不稳、波动大
典型现象：输出电压偏离额定值，波动幅度超过 ±2%；带载后电压下跌明显，无法满足设备供电需求。
可能原因：输出滤波电容老化容量衰减；电压反馈环路参数漂移；稳压控制芯片性能下降；输入电压波动超出模块适应范围。
基础排查：测量输入电压是否在模块额定范围；更换输出滤波电容测试；检测反馈电路关键元件阻值是否正常。
衍生故障：输出过流 / 过压
典型现象：输出电流超出额定值，模块发热严重；输出电压异常升高，损坏下游负载设备。
可能原因：过流 / 过压保护电路失效；功率驱动电路故障；采样电阻损坏导致检测信号失真。
基础排查：检查采样电阻是否变值；测试保护电路动作阈值；排查负载是否存在短路或异常耗电情况。
二、 启动故障类故障
核心故障：上电无响应、无法启动
典型现象：接通电源后，模块无指示灯亮起，无任何启动迹象，与 ADA2000 进样器不开机故障表现类似。
可能原因：启动电阻开路；控制芯片供电不足；辅助电源模块故障；输入电源极性接反（部分无防反接保护型号）。
基础排查：核对输入电源极性是否正确；测量启动电阻阻值；检查辅助电源输出是否正常。
衍生故障：开机后立即停机、反复重启
典型现象：模块上电后指示灯短暂亮起，随即熄灭停机；或周期性重启，无法进入稳定工作状态。
可能原因：模块散热不良触发过热保护；轻载或空载导致工作状态异常（部分模块需最小负载）；功率器件虚焊导致接触不良。
基础排查：检查模块散热片是否积灰、散热风扇是否运转；接入规定最小负载测试；目视检查功率器件焊点是否存在虚焊。
三、 保护告警类故障
核心故障：保护功能误触发
典型现象：无过载、过温、过压情况时，模块频繁触发保护停机；告警指示灯常亮，无法复位。
可能原因：保护电路灵敏度漂移；环境温度过高超出模块耐受范围；输入电压波动过大触发欠压 / 过压保护。
基础排查：改善模块安装环境散热条件；稳定输入电源电压；调整保护电路阈值参数。
衍生故障：保护功能失效
典型现象：模块过载、短路时无保护动作，持续异常工作直至烧毁。
可能原因：保护电路保险丝熔断；核心保护芯片损坏；保护信号传输线路断路。
基础排查：检测保护电路核心元件是否正常；检查信号传输线路是否导通；更换损坏的保护器件。
四、 散热与物理故障类故障
核心故障：模块过热、异响
典型现象：模块工作时温度快速升高，表面烫手；内部发出 “滋滋” 异响，伴随异味。
可能原因：散热风扇卡死或损坏；散热片与功率器件接触不良；内部元件击穿放电。
基础排查：更换损坏的散热风扇；重新安装散热片并涂抹导热硅脂；断电检查内部是否存在元件烧毁痕迹。
衍生故障：接口松动、接触不良
典型现象：模块振动后输出中断；插拔电源线时输出电压波动。
可能原因：输入 / 输出端子螺丝松动；焊接端子虚焊；连接器老化接触电阻增大。
基础排查：拧紧端子固定螺丝；重新焊接虚焊端子；更换老化的电源连接器。
