AE Paramount射频电源高温停机故障维修
发布时间：2/4/2026
发布者：YX

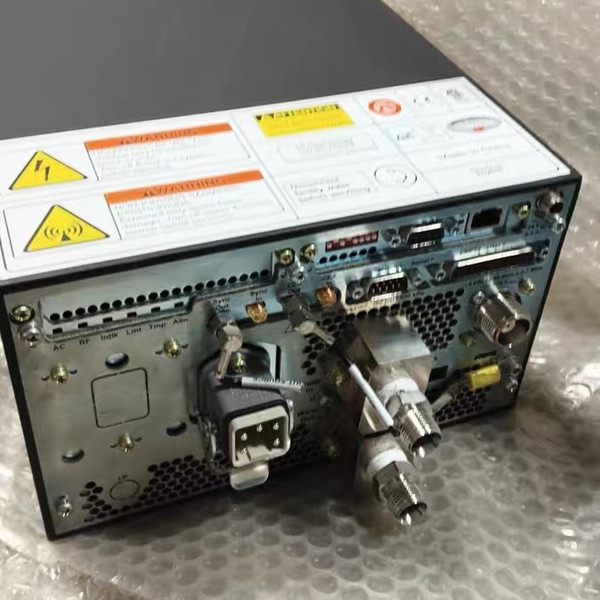

AE Paramount系列射频电源（型号6013）在半导体PECVD镀膜产线运行中，频繁出现高温停机故障：启动后正常输出功率30分钟左右，机身快速升温，面板过温报警灯（TEMP）亮起，随即电源自动停机，冷却15分钟后可重启，但故障循环重复。故障导致镀膜工艺中断，晶圆生产效率下降，且长期高温运行存在损坏内部功率模块（IGBT）的隐患。设备已连续运行12个月，未进行过散热系统专项维护，结合产线高温环境，初步判断为散热异常引发的保护停机。
-
AE Paramount射频电源高温停机故障维修
## 一、故障概述
AE Paramount系列射频电源（型号6013）在半导体PECVD镀膜产线运行中，频繁出现高温停机故障：启动后正常输出功率30分钟左右，机身快速升温，面板过温报警灯（TEMP）亮起，随即电源自动停机，冷却15分钟后可重启，但故障循环重复。故障导致镀膜工艺中断，晶圆生产效率下降，且长期高温运行存在损坏内部功率模块（IGBT）的隐患。设备已连续运行12个月，未进行过散热系统专项维护，结合产线高温环境，初步判断为散热异常引发的保护停机。
## 二、故障排查
1. 外观与散热初步排查：停机冷却后，观察电源机身，发现后侧散热风口有明显灰尘堆积，散热风扇未启动；触摸机身侧面，温度仍达58℃（正常工作温度≤45℃）。清理表面灰尘后重启电源，风扇依旧无响应，机身升温速度加快，停机时间缩短至15分钟，确认散热系统异常是核心诱因。
2. 散热系统深度检测：拆机后发现，风道内布满灰尘与油污，散热鳍片被堵塞，无法正常散热；拆卸散热风扇，通电测试无转动，测量风扇供电电压为12V（正常），判定风扇电机损坏；检查温度传感器，用万用表测量阻值，偏离额定范围，且传感器接线端子氧化，信号传输失真，导致过温保护提前触发。
3. 内部硬件与电路排查：进一步检测电源内部，发现功率模块（IGBT）表面有过热发黄痕迹，周边滤波电容无鼓包漏液；测量驱动板、主控板温度，均处于正常范围；排查温度检测电路，发现检测芯片引脚虚焊，导致温度信号采集不准确，加剧停机频次；测试电源输出功率，无波动，排除功率模块过载引发的高温。
4. 系统与环境排查：用AE原厂软件连接电源，读取系统日志，显示“Temperature Exceeded Limit”报错；检查产线环境，电源安装位置靠近镀膜炉，周边环境温度达32℃，且无通风散热措施，进一步加剧设备升温；恢复电源出厂设置、刷写最新固件，故障无改善，排除软件系统问题。
## 三、维修过程
1. 散热系统全面修复：更换损坏的散热风扇，选用与原厂同规格、同转速风扇，确保散热风量达标；用压缩空气（0.25MPa）吹扫风道与散热鳍片，清除灰尘、油污，确保风道畅通；在散热鳍片表面涂抹导热硅脂，增强散热效率，减少热量堆积。
2. 温度检测系统维修：更换阻值漂移的温度传感器，清洁传感器接线端子，涂抹导电膏，紧固接线；用电烙铁补焊温度检测芯片引脚，确保信号采集稳定；校准温度检测阈值，与电源保护系统匹配，避免误触发或延迟触发。
3. 硬件防护与环境优化：对功率模块（IGBT）进行清洁，检查绝缘性能，确保无漏电、过热隐患；调整电源安装位置，远离镀膜炉等热源，加装小型通风扇，改善周边散热环境；检查电源散热风道密封性，修复松动的风道盖板，避免热风回流。
4. 整机调试与验证：组装仪器后上电，散热风扇运行平稳，风道通风正常；连续运行1小时，机身温度稳定在42℃以内，无过温报警；模拟产线满负荷运行4小时，电源输出功率稳定，无停机现象，温度传感器信号采集准确，故障彻底排除。
## 四、故障总结与预防
本次故障核心是散热系统失效与温度检测异常，产线环境高温、散热风扇损坏、风道堵塞导致热量无法排出，温度传感器漂移、检测芯片虚焊加剧过温保护触发。
预防措施：1. 每月清洁散热风扇与风道，每季度更换风扇轴承润滑脂；2. 每半年检测温度传感器与检测电路，及时更换老化、漂移元件；3. 优化设备安装环境，远离热源，确保通风良好；4. 定期对功率模块进行检测校准，避免过载运行，延长设备使用寿命。
