JRC电源NBD-577C电压异常故障维修
发布时间：3/10/2026
发布者：YX

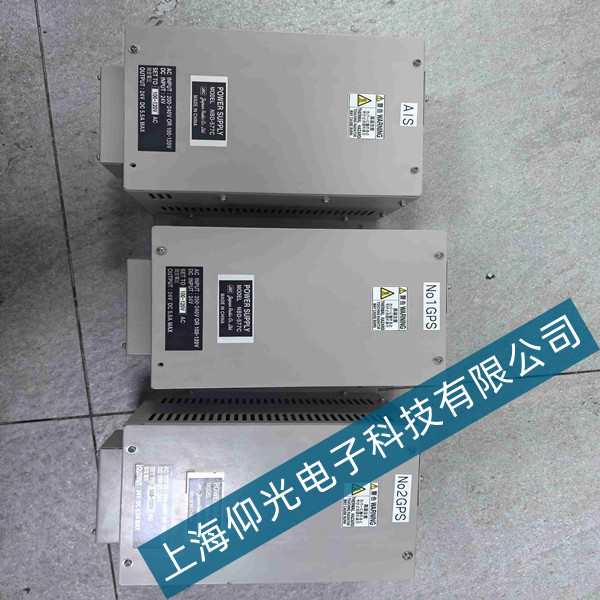

JRC电源NBD-577C作为船用导航、雷达配套专用开关电源，承担着船舶核心电子设备的稳定供电任务，其工作环境长期受高湿度、强震动、电磁干扰影响，电压异常是高频故障之一。故障表现为输出电压偏高、偏低、跳变不稳或纹波过大，不仅会导致后端导航、雷达设备工作异常，严重时还会烧毁设备元器件，影响航行安全。此类故障主要由反馈回路异常、功率元件老化、基准源失效、滤波电路损坏引发，维修需遵循“先检测后维修、先校准后调试”的原则，精准定位故障点，确保维修后符合船用供电标准。
-
JRC电源NBD-577C电压异常故障维修
JRC电源NBD-577C作为船用导航、雷达配套专用开关电源，承担着船舶核心电子设备的稳定供电任务，其工作环境长期受高湿度、强震动、电磁干扰影响，电压异常是高频故障之一。故障表现为输出电压偏高、偏低、跳变不稳或纹波过大，不仅会导致后端导航、雷达设备工作异常，严重时还会烧毁设备元器件，影响航行安全。此类故障主要由反馈回路异常、功率元件老化、基准源失效、滤波电路损坏引发，维修需遵循“先检测后维修、先校准后调试”的原则，精准定位故障点，确保维修后符合船用供电标准。
首先进行故障确认与基础排查。通电后，用万用表检测输出端电压，对比设备标准输出参数，明确故障类型：电压偏高易烧毁后端设备，电压偏低导致设备无法正常启动，跳变不稳则会造成设备频繁重启。先检查外部输入电压，确认输入稳定、接线牢固，排除外部供电波动影响；更换输出负载线缆，排除负载短路、接触不良导致的电压异常，测试后故障依旧，确定故障源于设备内部。
做好防静电措施后拆机，重点排查核心反馈回路。反馈回路是控制输出电压稳定的关键，经检测发现，反馈光耦老化失效、TL431基准源损坏，导致反馈信号失真，无法精准调节输出电压。同时，反馈分压电阻出现阻值漂移，进一步加剧电压偏差，这是电压异常的核心原因。此外，检查PWM控制器输出信号，发现驱动信号不足，导致主功率管导通不稳定，引发电压跳变。
随后排查滤波与功率电路。输出滤波电容因长期工作在高湿度环境，出现干涸、鼓包漏电现象，无法有效滤除纹波，导致输出电压不稳、杂波过大；主功率管存在轻微老化，带载能力下降，一接负载就出现电压跌落。同时，检查电感线圈，发现存在虚焊点位，影响能量传输，加剧电压波动。
开展针对性维修操作，更换老化的反馈光耦、损坏的TL431基准源，替换漂移的分压电阻，确保反馈回路信号传输精准。更换鼓包漏电的滤波电容、老化的主功率管，补焊电感线圈虚焊点位，加固接线端子，适配船用强震动工况。维修后，调整PWM控制器驱动参数，校准输出电压基准，确保输出电压符合设备标准。
维修完成后，组装整机进行全面测试。接入标准输入电源，检测输出电压，偏差控制在允许范围内，无跳变、无纹波过大现象；接入模拟船用负载，连续老化测试4小时，电压稳定，无异常停机。同时，检测保护电路，确保过压、过流保护功能正常，可有效防止电压异常再次发生。日常使用中，定期清洁设备、检查滤波电容和反馈元件，做好防潮、防震动措施，延长设备使用寿命，保障船舶电子设备稳定供电。
