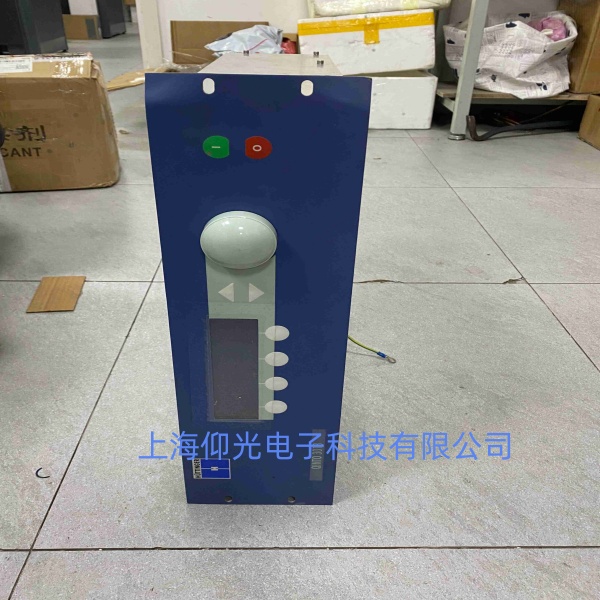

霍廷格电源Qinto 3013驻波比过高故障维修
霍廷格Qinto 3013射频电源作为工业镀膜、等离子处理等场景的核心供电设备，驻波比（VSWR）过高是其高频故障之一，直接影响射频能量传输效率，触发设备“VSWR High”报警，导致电源无法正常输出、运行中频繁停机，严重时会烧毁内部功率模块、射频接头等核心部件。该故障多由链路匹配异常、部件损坏或接触不良导致，维修需遵循“先外部链路、后内部部件”的原则，以下为详细维修方案，。
驻波比过高故障核心表现清晰：设备开机后，面板直接显示“VSWR High”报警，无法启动射频输出；或启动后不久触发报警，伴随输出功率骤降、设备异响，部分情况下会出现射频接头发热现象。驻波比正常范围应≤1.5:1，超出该范围即判定为故障，数值越高，能量反射越严重，设备损坏风险越大。
故障根源主要集中在三类：一是外部射频链路异常，包括射频电缆、接头损坏或接触不良，负载与电源阻抗不匹配；二是匹配器故障，匹配器内部元件老化、调节失灵，无法实现阻抗匹配；三是电源内部射频模块故障，如功率管损坏、射频输出接口氧化，导致能量传输异常、反射加剧。
维修排查优先进行外部链路检测，无需拆机，适合现场快速排查。首先检查射频电缆，确认电缆无破损、断裂，外观无老化、鼓包，若电缆破损需更换同规格原装射频电缆；检查电缆两端接头，用无水乙醇清洁接头金属触点，去除氧化层和粉尘，重新插拔并拧紧，避免接触不良导致能量反射。
其次核对负载与电源的阻抗匹配情况，Qinto 3013电源标准阻抗为50Ω，需确保负载阻抗与电源阻抗一致，若负载阻抗偏离，需调整负载参数或更换适配负载；检查外部匹配器，手动调节匹配器旋钮，观察面板驻波比数值变化，若调节无反应，说明匹配器内部故障，需拆解检修或更换。
外部排查无异常后，进入内部部件检测（需专业人员操作，做好断电、防静电、接地保护）。打开设备机壳，检查射频输出接口，清洁接口触点，排查是否存在虚焊、氧化；检测内部功率模块，用万用表测量模块输出参数，若模块损坏，需更换霍廷格原厂功率模块；检查内部射频滤波元件，若出现老化、损坏，及时更换，确保射频信号稳定传输。
维修完成后，进行通电测试：空载状态下启动电源，观察面板驻波比数值，确认稳定在正常范围；接入负载后，调节匹配器至最佳状态，监测驻波比、输出功率，确保无报警、设备运行稳定。维修过程中需注意，非专业人员严禁拆机，避免高压触电或损坏精密元件；更换配件必须使用原厂正品，杜绝兼容配件导致的二次故障。
日常预防可降低故障发生率：定期清洁射频接头和电缆，避免粉尘、潮气侵蚀；每3个月检查一次匹配器调节功能，每6-12个月检测射频链路和内部模块，及时更换老化部件；避免频繁插拔射频电缆，操作时轻拿轻放，防止接头损坏，确保Qinto 3013电源长期稳定运行。
