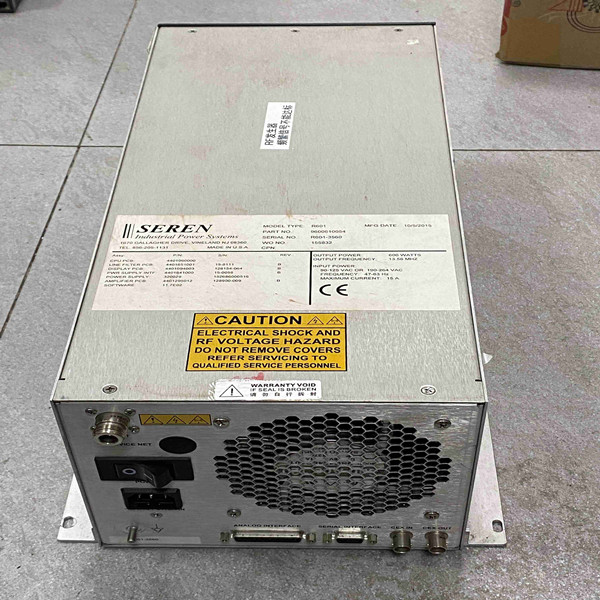

塞恩（Seren）R601 射频电源在开机后前向功率（Forward Power）始终为 0 或 输出功率无法上升，不仅无法完成工艺制程，还可能伴随联锁报警（Interlock）或保护代码（如 ERR-02/ERR-04）。此类故障多由振荡源失效、驱动电路异常、功放模块损坏、保护回路误动作四大类原因导致。维修需严格遵循 “断电排查 — 信号溯源 — 负载隔离 — 修复验证” 的四步法，可精准定位并解决。
-
塞恩（Seren）R601 射频电源无功率输出故障维修
塞恩（Seren）R601 射频电源在开机后前向功率（Forward Power）始终为 0 或 输出功率无法上升，不仅无法完成工艺制程，还可能伴随联锁报警（Interlock）或保护代码（如 ERR-02/ERR-04）。此类故障多由振荡源失效、驱动电路异常、功放模块损坏、保护回路误动作四大类原因导致。维修需严格遵循 “断电排查 — 信号溯源 — 负载隔离 — 修复验证” 的四步法，可精准定位并解决。
一、 外部联锁与空载排查（先排除外因）
检查联锁与安全回路
R601 设有多重硬件联锁，任一联锁触发都会强制切断 RF 输出。
互锁开关：确认门、窗、真空室联锁是否闭合。
急停按钮：检查是否误按下急停（ESTOP）并已复位。
处理：闭合所有开关，复位急停，清除系统故障锁死。
空载开机测试（关键判别）
断开射频输出线缆与负载的连接。
若空载仍无输出：故障100% 在电源内部，进入深度检修。
若空载正常，带载即无输出：故障在匹配器、负载或射频线缆，重点排查阻抗失配与线缆断路。
二、 振荡与驱动电路检修（信号源头）
振荡模块（OSC Board）检测
振荡板负责产生初始 13.56MHz RF 信号。若振荡管（MOSFET）、晶振或 VCO 损坏，将导致无信号输出。
检修：拆机测量振荡板输出，用示波器确认是否有13.56MHz正弦波信号。
对策：无信号则更换振荡模块或关键驱动芯片。
驱动放大板检查
驱动板负责将振荡信号放大并馈送至末级功放。若驱动 IC（如 ADL810、LTC6400）损坏或虚焊，会导致信号中断。
检修：测量驱动板输入端与输出端信号幅值，对比正常值。
对策：更换损坏驱动 IC 或补焊主板焊点。
三、 功率放大模块与保护电路（核心故障点）
末级功放模块（LDMOS/PA Module）检查
这是 R601 的功率核心。若因过压、过流或过热导致MOS 管击穿，将直接导致输出短路，电源触发保护并切断输出。
检修：断电放电后，使用万用表测量 LDMOS 漏源极（D-S）阻值，检查是否存在短路。
对策：更换损坏功放模块，并排查散热硅脂是否干涸，重新紧固散热螺丝。
保护电路误动作排查
过流保护（OCP）、过压保护（OVP）或过温保护（OTP）误触发，也会导致 “有信号但无输出”。
检修：检查电流采样电阻、电压反馈电阻及温度探头是否漂移。
对策：校准或更换失效保护元件，解除误保护。
四、 匹配器与射频链路检修（带载问题）
若空载正常、带载无输出，问题全在外部链路。
匹配器深度校准
匹配器若未调谐到位，会导致能量无法耦合。
操作：手动或自动扫描匹配参数，观察反射功率（Reflected Power）是否降至 < 5%。
射频线缆与接头
检查：线缆是否被挤压破损、M 类接头是否氧化或松动。
处理：清洁接头镀银层，紧固螺丝，必要时更换射频线缆。
