RLT 电源短路过载故障维修
发布时间：4/2/2026
发布者：YX

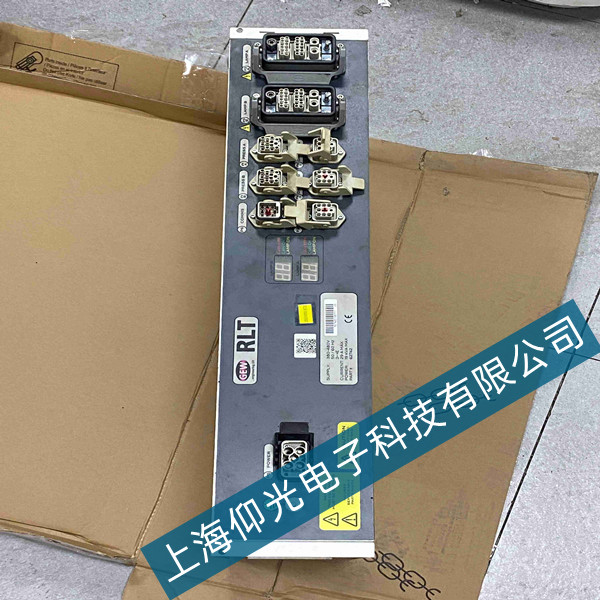

RLT 开关电源出现短路、过载保护，表现为上电无输出、指示灯闪烁报警、带载即掉压、频繁保护停机甚至烧保险，是工业现场最常见的故障类型。该故障主要由输出侧负载短路、线缆破皮接地、内部功率元件击穿、滤波电容漏电及整流回路损坏引起，维修需遵循 “先断负载、再查内部、逐级定位、安全修复” 的原则，快速排除故障点。
-
RLT 电源短路过载故障维修
RLT 开关电源出现短路、过载保护，表现为上电无输出、指示灯闪烁报警、带载即掉压、频繁保护停机甚至烧保险，是工业现场最常见的故障类型。该故障主要由输出侧负载短路、线缆破皮接地、内部功率元件击穿、滤波电容漏电及整流回路损坏引起，维修需遵循 “先断负载、再查内部、逐级定位、安全修复” 的原则，快速排除故障点。
首先进行外部故障隔离，判断短路位置。断开电源所有输出负载，单独空载上电，若输出恢复正常、保护解除，说明故障在负载侧。逐段检查输出线缆是否破皮、短路、接地，排查后端设备模块击穿、接线端子粘连等问题，修复破损线路，更换故障负载设备，确认无短路后再逐步恢复带载。若空载状态下仍触发短路或过载保护，可确定故障点在电源内部。
其次检查输入回路与易损保护元件。拆机后先对高压电容充分放电，避免触电风险。观察输入保险丝、压敏电阻、NTC 热敏电阻是否烧毁炸裂，这类元件损坏通常伴随后级严重短路。测量整流桥、功率开关管是否击穿短路，若开关管击穿，需同步检查驱动电阻、PWM 芯片及吸收回路，避免更换后再次损坏。同时清理 PCB 碳化、烧焦区域，防止绝缘不良引发二次短路。
然后检修输出整流与滤波电路。输出整流二极管、肖特基管击穿是短路过载的常见原因，会导致直流输出直接短路。测量输出端对地阻值，排查二极管、MOS 管反向击穿问题，更换损坏器件。同时检查输出滤波电容是否鼓包、漏电、击穿，电容漏电会造成电流增大、过载保护，更换同规格高频低阻电容，恢复输出回路正常阻抗。
最后排查反馈保护电路与整机带载测试。电流检测电阻变值、比较器异常、光耦及 TL431 反馈回路故障，会导致保护电路误动作或限流点偏移。检测检测电阻、运放、保护芯片工作状态，修复漂移或损坏元件。维修完成后空载上电，确认电压正常，再逐步接入额定负载，测试带载能力与保护阈值，确保长时间运行不发热、不保护、不短路。整机测试合格后，完成维修，恢复 RLT 电源稳定可靠工作。
