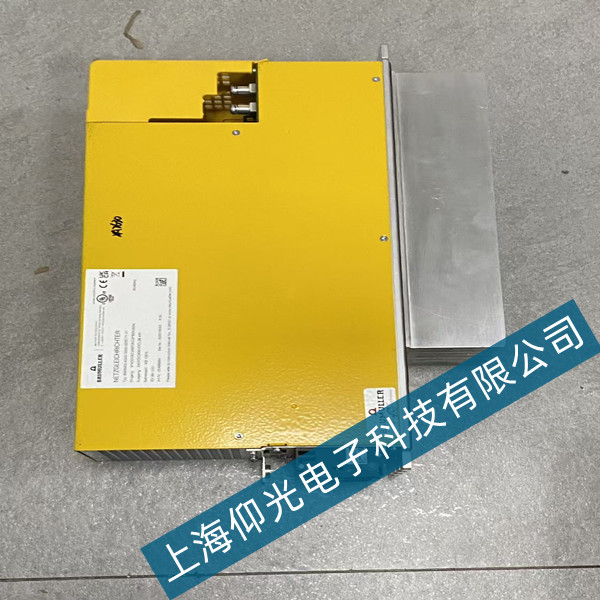

包米勒电源 BM5043 上电炸机故障维修
发布时间：4/25/2026
发布者：YX
包米勒 BM5043 伺服电源出现上电炸机，属于严重硬性故障，多表现为合闸瞬间火花炸裂、保险熔断、模块烧毁、设备无法启动，直接造成整套伺服系统停机。故障核心集中在输入回路、整流模块、母线电容、功率器件及驱动电路损坏，需严格遵循断电放电规范，由外至内逐级检修，杜绝二次炸机隐患。
-
包米勒电源 BM5043 上电炸机故障维修
包米勒 BM5043 伺服电源出现上电炸机，属于严重硬性故障，多表现为合闸瞬间火花炸裂、保险熔断、模块烧毁、设备无法启动，直接造成整套伺服系统停机。故障核心集中在输入回路、整流模块、母线电容、功率器件及驱动电路损坏，需严格遵循断电放电规范，由外至内逐级检修，杜绝二次炸机隐患。
维修前期必须做好安全操作，完全切断三相输入电源，对直流母线高压电容充分放电，防止残余高压触电。先进行外观全面检查，查看机身内部有无烧黑炭化线路、炸裂元器件、鼓包漏液电容及烧蚀端子，直观判断故障重灾区，为精准维修提供依据。
首先检修前端输入与整流回路。上电炸机大概率由三相输入缺相、电压骤升、接线短路或进线绝缘破损引发。重点检查三相快速熔断器、压敏电阻、抗干扰吸收元件，此类元件遇电网浪涌易击穿短路，造成瞬间炸机。检测整流桥模块是否击穿短路，测量桥臂正反阻值，若内部二极管击穿、回路直通，需更换同规格大功率整流模块，同时清理烧蚀线路与接线端子，修复绝缘破损部位。
其次排查直流母线滤波系统。设备长期高负荷运行，母线大容量电解电容老化、容量衰减、内部电解液干涸，会导致耐压下降。上电瞬间高压冲击引发电容击穿炸裂，连带烧毁周边线路。逐一检测母线电容容量、ESR 等效内阻及外观状态，对鼓包、变形、漏液及性能衰减的电容整组更换，降低电压纹波，稳定母线供电，消除高压击穿隐患。
然后检修功率模块与驱动单元。BM5043 内置功率开关器件，若 IGBT、逆变模块击穿损坏，或栅极驱动光耦、限流电阻、稳压元件烧毁，会造成上下桥臂直通短路，引发上电剧烈炸机。拆解检测功率模块各极间导通状态，更换击穿模块；排查驱动板元器件，修复烧断线路、虚焊焊点，更换损坏光耦与栅极电阻，确保驱动信号隔离正常、控制逻辑可靠。
再者检查辅助电源与采样保护电路。炸机冲击易连带损毁控制板供电芯片、稳压二极管、滤波小电容，导致辅助电源短路、保护功能失效。检修开关电源核心元件，更换烧毁芯片与阻容元件，修复短路线路。同时校验电压、电流采样回路，排查采样电阻变值、运放损坏问题，恢复过压、过流、短路保护功能，避免保护失效再次击穿硬件。
最后完成整机绝缘检测与分级上电测试。维修完成后，使用兆欧表检测线路绝缘性能，确认无短路、漏电隐患。先断开负载空载试电，逐步加压，监测母线电压、各回路电流及温度变化，观察有无异响、异味、报警报错。空载运行稳定后再接负载带载测试，长时间连续运行验证，确认上电无异常、各项保护功能正常，彻底排除炸机故障，设备恢复安全稳定运行。
