精测电子 JCHZ20160042 程控直流电源故障维修
一、故障概况

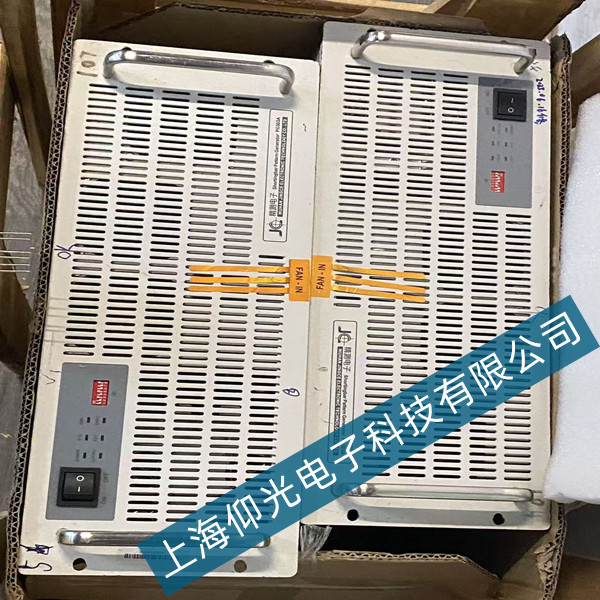

精测电子 JCHZ20160042 为面板产线专用可编程直流源，用于液晶模组老化、点亮测试，故障表现为：设备上电显示屏点亮、按键操作正常，但无直流电压输出，程控通讯失效，上位机无法下发参数、采集电压电流数据，空载与带载均无输出，无显性故障代码，频繁误触发过流保护停机，产线模组测试工位停滞。故障前期伴随车间潮湿、频繁启停作业历史，初步判定供电回路、主控通讯或功率输出单元异常。
二、分步故障排查
1.外部供电与输出回路检测
实测 AC220V 输入电压正常，机内输入保险完好；断开外接负载，万用表测量输出端子无电压，排查输出接线端子氧化虚接、输出防反接保护熔断器断路。清理端子锈蚀触点，更换同规格快熔保险，空载上电依旧无输出，排除外线路故障，故障锁定电源内部功率回路。
2.功率变换与辅助电源检修
拆机检查开关电源、PWM 驱动板，发现高压侧滤波电容鼓包漏液，容量衰减；功率 MOS 管栅极驱动电阻变值，驱动信号缺失，致使主变换电路不起振。更换失效电解电容、同阻值驱动元件，复测辅助电源 5V、24V 控制电压恢复正常，空载输出小幅回升，但接入负载立即保护跳停。
3.反馈采样与保护电路校验
核查输出电压、电流采样分压电阻，发现采样贴片电阻受热变值，反馈回路异常，主控芯片误判过载触发保护。更换采样精密电阻，使用标准电子负载分段标定过压、过流保护阈值，修正出厂漂移参数；温度风扇积灰卡滞，散热不良加剧保护误动作，清理风道灰尘、更换故障散热风机，整机温控恢复正常。
4.上位机程控通讯故障处理
本机面板可调输出正常，但 RS485 通讯无法联机，核对通讯参数，波特率、设备地址与上位机组态不一致，通讯端口隔离芯片损坏。更换 485 收发芯片，重新匹配上位机通讯协议，总线两端加装 120Ω 终端匹配电阻，通讯握手成功，上位机可远程设定电压电流、实时采集运行数据。
三、维修验收与维保建议
整机修复后，空载 0~ 额定电压连续可调，满载带载 2 小时电压波动≤0.3%，过压、过流、短路保护动作精准，程控收发数据稳定，满足产线模组测试计量标准。
日常维保：每月清理机箱散热灰尘，避免车间水汽侵入电路板；设备停机前断开负载，杜绝瞬间短路冲击元件；定期备份程控参数，防止参数丢失引发通讯异常，降低同类故障复发概率。
