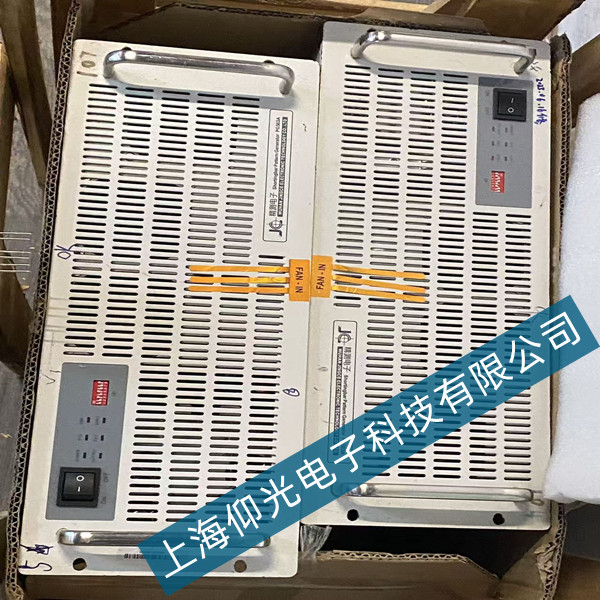

精测电子JCHZ20160042直流电源程控通讯失效故障维修
精测电子JCHZ20160042程控直流电源多用于产线模组老化、通电测试工序，设备支持上位机远程程控、数据采集功能。本次设备故障表现为本地面板操作正常，电压、电流输出工况稳定，设备可正常单机运行，但上位机无法与设备建立通讯连接，无法远程下发参数、启停设备及采集运行数据，程控功能完全失效，导致自动化测试工位无法联动生产，只能人工手动操作，严重影响产线自动化运行效率。
接到故障后，首先开展外部线路与通讯基础排查。检查设备RS485通讯总线接线状态，核对通讯线缆无破损、断路，端子压接牢固无虚接、氧化问题。排查总线布线情况，发现通讯线缆与动力线缆同槽敷设，长期受电磁干扰，同时总线两端未安装120Ω终端匹配电阻，通讯信号反射失真。初步排除线路断路故障，判定干扰、参数不匹配或通讯硬件异常为主要故障诱因。
随后进行通讯参数与系统组态核查。进入设备本地系统菜单，查看设备通讯地址、波特率、校验位及通讯协议，发现设备断电重启后参数自动重置，与上位机组态参数不一致，导致通讯握手失败。同时排查工位总线设备，存在轻微地址冲突，造成总线数据紊乱、无法正常收发数据。针对该问题，重新统一匹配上位机与设备通讯参数，修正设备地址消除冲突，加装总线终端匹配电阻，规范强弱电分离布线，降低电磁干扰。
参数整改后通讯仍未恢复，进一步拆机检测通讯硬件电路。测量主板通讯模块供电正常，检测485收发芯片存在击穿损坏，端口无信号收发功能，同时通讯回路部分贴片电容老化，导致信号滤波失效。更换原厂485通讯芯片及老化元器件，对通讯端口焊点重新补焊加固，清理电路板灰尘与氧化点位，修复硬件通讯回路。
维修完成后，重新联机调试上位机程控功能，多次进行参数下发、数据读取、远程启停测试，设备通讯握手稳定，数据传输准确无丢包、延迟问题。连续2小时联机试运行，程控功能全程正常，故障彻底排除。
为规避同类故障复发，后续完善维保规范，设备断电作业前备份组态参数，定期检查通讯线路与端口状态，严格执行强弱电分槽布线，定期校准通讯总线参数，保障设备程控通讯长期稳定运行。
