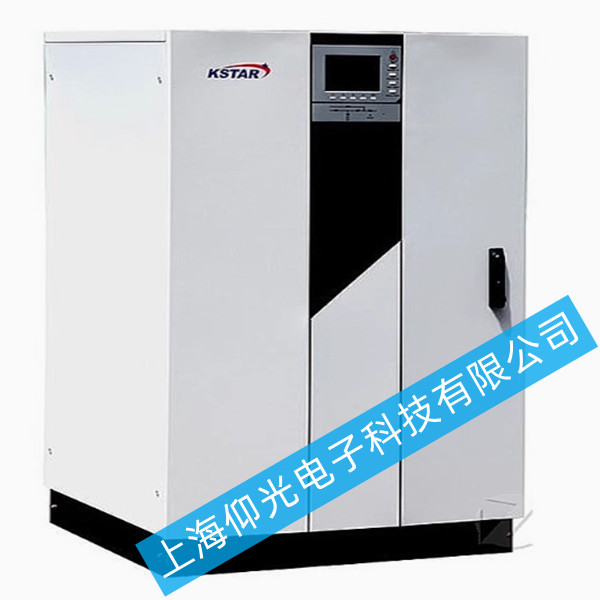

大功率科士达UPS电源EP300K6（300KVA）出现输出电压过低故障
针对大功率科士达UPS电源EP300K6（300KVA）出现输出电压过低故障，可按照以下步骤进行排查与维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障原因分析
电池电压不足或老化，导致逆变器无法提供足够电力。
电池连接线松动或腐蚀，影响电流传输。
充电器故障或充电电路异常，导致电池无法正常充电。
逆变器驱动电路、波形产生电路或功率管损坏，导致输出电压偏低。
负载过大或负载突变，导致输出电压下降。
输出接触器、继电器或线路故障，导致电压传输受阻。
二、维修步骤
1. 检查电池状态
使用万用表测量电池电压，确保电池电压在正常范围内（如标称电压的90%以上）。
检查电池连接线是否松动或腐蚀，必要时重新连接或更换连接线。
若电池电压过低或老化，需更换新电池。
2. 检查充电电路
测量充电电路的输出电压，确保其符合电池充电要求。
检查充电器是否工作正常，必要时更换充电器。
3. 检查逆变器
检查逆变器驱动电路的元件（如IGBT、驱动芯片等）是否损坏，必要时更换。
使用示波器测量波形产生电路的PWM信号输出，确认是否正常。
检查功率管是否击穿或损坏，必要时更换同型号功率管。
4. 检查负载情况
确认负载是否均衡，避免单路负载过重。
若负载过大，需减少负载或增加UPS容量。
5. 检查输出电路
检查输出接触器或继电器是否吸合正常，必要时更换。
检查输出线路是否断路或接触不良，必要时重新接线或更换线路。
三、维修方法
1. 元件更换
电池：更换老化或损坏的电池组。
逆变器元件：更换损坏的IGBT、驱动芯片或功率管。
充电电路：更换故障的充电器或充电电路板。
2. 电路修复
焊接修复：检查并焊接虚焊点，确保电路连接可靠。
线路更换：若线路老化或损坏，需更换相关线路。
3. 软件校准
参数调整：通过UPS管理软件或控制面板，重新校准输出电压参数。
四、维修后测试
断开负载，启动UPS，测量输出电压是否稳定在额定范围内。
逐步增加负载，观察输出电压是否随负载变化而稳定调整。
让UPS在满载或接近满载状态下运行数小时，确认无异常。
五、注意事项
维修前需断开市电和电池连接，避免触电风险。
高压电路维修需佩戴防静电手环，避免静电击穿元件。
若无法自行维修，建议联系上海仰光电子科技有限公司专业维修团队进行维修。
