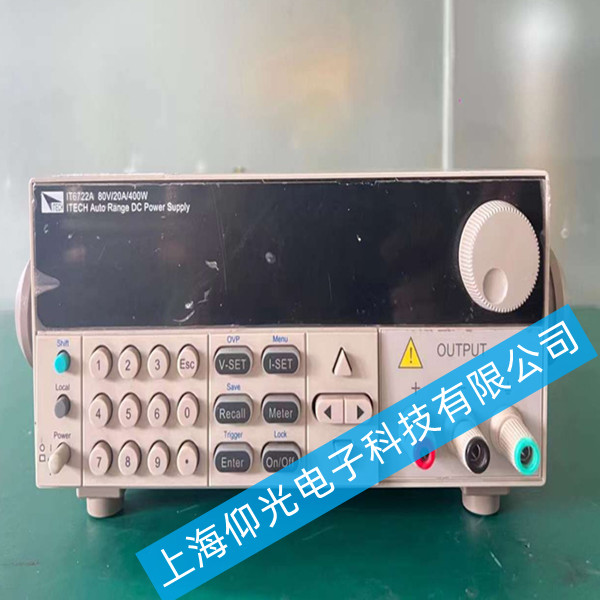

艾德克斯IT6722A稳压电源出现过载保护故障
针对艾德克斯IT6722A稳压电源出现过载保护故障的维修，可从以下关键环节切入，结合设备特性与保护机制进行系统性排查与修复：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、故障定位与初步检查
IT6722A具备OCP（过流保护）功能，当负载电流超过设定值（如20A）时，电源将自动关闭输出并触发蜂鸣器报警。需通过操作面板查看当前过载保护设定值，并与实际负载电流进行比对。
若负载电流未超过设定值但触发保护，需进一步排查保护电路误动作的可能性。
检查负载是否为非线性负载（如电机、电容组），此类负载启动时可能产生瞬时冲击电流，导致保护误动作。可通过示波器监测负载启动电流波形，确认是否存在异常尖峰。
对于感性负载，需确认是否配备合适的软启动电路或缓冲装置，以降低启动电流冲击。
二、硬件电路检测与修复
IT6722A通过高精度电流传感器（如霍尔传感器）实时监测输出电流。使用万用表检测传感器输出信号与实际电流的线性关系，若发现偏差超过±1%，需校准或更换传感器。
检查传感器与控制板之间的信号调理电路，确认放大器、滤波电容等元件参数是否正常，避免信号失真导致误保护。
通过面板菜单进入OCP参数设置界面，确认过载保护阈值是否与负载需求匹配。若需临时提高阈值进行测试，需在确保安全的前提下谨慎操作，并记录修改前后的参数值。
对于需要频繁调整保护阈值的场景，建议通过SCPI指令或LabVIEW等软件实现远程控制，提高测试效率。
长时间过载可能导致电源内部温度升高，触发过热保护。使用红外热像仪检测功率器件（如MOSFET、整流桥）表面温度，确认是否超过额定值（通常为85℃）。
检查散热风扇转速是否正常，散热片是否被灰尘堵塞。必要时清理散热通道，或升级散热系统（如更换更大风量风扇）。
三、软件与固件排查
访问艾德克斯官网，确认当前固件版本是否为最新。若存在已知与过载保护相关的Bug，需通过官方升级工具进行固件刷新。
升级前备份关键参数，升级后重新校准输出电压、电流精度，确保设备性能符合规格书要求。
通过示波器监测控制板上的保护信号（如OCP_TRIP引脚电平变化），确认保护触发时序是否符合设计逻辑。若发现时序异常，需检查控制芯片（如DSP、MCU）程序是否存在逻辑错误。
对于复杂保护逻辑，可借助逻辑分析仪捕获多通道信号，进行时序关系分析。
四、维修后的验证与预防措施
在维修完成后，逐步增加负载至额定值（如20A），监测输出电压、电流稳定性，以及保护电路响应时间。使用电子负载模拟不同负载特性（如恒阻、恒流、恒功率），验证电源在各种工况下的可靠性。
记录保护触发时的实际电流值，与设定值进行对比，确认保护阈值精度是否满足要求。
定期校准电流检测电路，确保测量精度。建议每半年进行一次校准，并记录校准数据。
对于高冲击负载场景，建议配备缓冲电路或选择更高额定功率的电源，避免频繁触发过载保护。
建立设备使用档案，记录负载特性、保护触发记录等信息，为后续维护提供参考。
