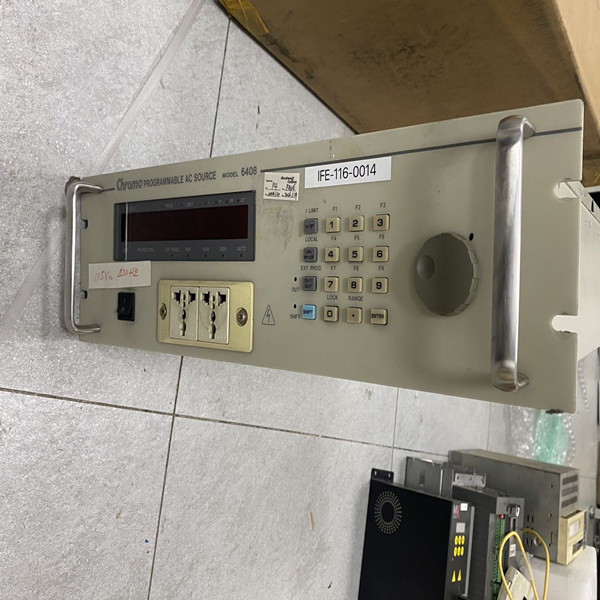

致茂电源 6408-2通信故障排查维修方法
一、故障现象
致茂电源 6408-2 与上位机连接后，出现通信异常情况，具体表现为：上位机无法识别电源设备，连接时提示 “通信超时”；能建立连接但数据传输不稳定，上位机读取的电压、电流值频繁丢失或显示乱码；发送控制指令（如调节输出电压）时，电源无响应或响应延迟超过 5 秒。
二、故障排查过程
通信接口检查：首先检查电源背面的 RS232/RS485 通信接口，观察接口引脚是否有弯曲、氧化或断裂，发现第 2 脚（RXD）存在轻微氧化痕迹。用酒精清洁接口后重新连接，故障仍存在。更换备用通信线缆（确认线缆导通性正常），连接后问题未解决，排除接口物理损坏和线缆故障。
通信参数验证：进入电源本地菜单，核对通信参数（波特率 9600、数据位 8、停止位 1、校验位无），与上位机设置一致。通过电源面板的 “通信测试” 功能自检，显示 “COMM ERROR”，表明内部通信模块存在异常。
通信电路检测：打开电源外壳，聚焦通信接口电路。测量 MAX232 电平转换芯片的供电电压，16 脚（VCC）为 5V（正常），但 2 脚（V+）仅为 2.1V（标准应≥9V），判断芯片损坏。检查外围元件，发现 4 脚（C1+）连接的 10μF 电解电容容量衰减至 2μF，3 脚（C1-）对应的电容外观鼓包，确定电容老化导致芯片供电异常。
主控芯片通信功能检测：测量主控芯片（PIC18F45K22）的 UART 通信引脚（RC6/TX、RC7/RX）电压，静态时为 3.3V（正常），但发送数据时 RC6 引脚电压无跳变，怀疑芯片通信模块损坏或存在虚焊。用放大镜观察芯片焊点，发现第 25 脚（RC7）焊点有细微裂缝。
三、维修方案
通信接口电路维修：更换损坏的 MAX232 芯片和老化电容，选用同型号芯片（MAX232CPE）及 10μF/16V 电解电容。用热风枪拆除旧元件，清理焊盘后焊接新元件，确保引脚无短路。
主控芯片处理：对主控芯片第 25 脚虚焊处进行补焊，用恒温电烙铁（320℃）加助焊剂，使焊点饱满并与焊盘充分融合。补焊后用万用表测量引脚与焊盘导通性，确认连接可靠。
协议匹配验证：重新烧录电源固件（版本 V2.3.1），确保通信协议与上位机软件兼容。通过串口调试助手发送标准 SCPI 指令（如 “MEAS:VOLT?”），验证电源响应是否正常。
四、维修效果验证
连接电源与上位机，开机后设备被立即识别，通信状态指示灯稳定常亮。连续发送 100 条读取指令和 50 条控制指令，响应延迟均小于 100ms，数据传输无丢失或乱码。用示波器检测通信波形，信号幅度（3.3V 峰峰值）和波特率（9600bps）均符合标准，表明通信故障已修复。
