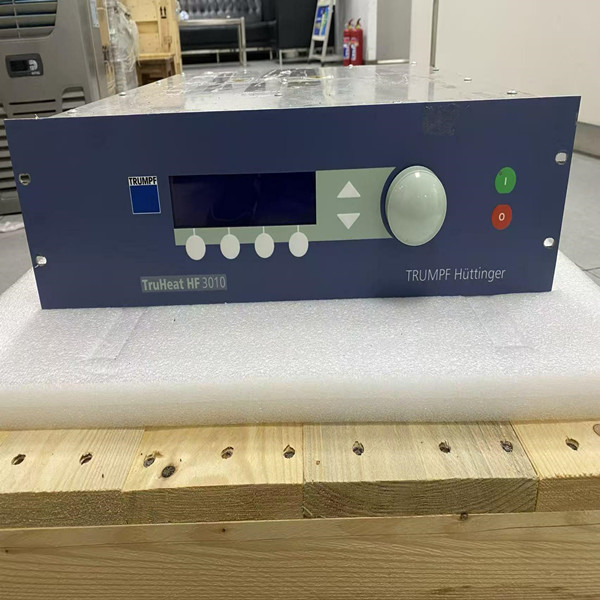

霍廷格中频电源电压不稳定故障维修指南
霍廷格(Huttinger)中频电源电压不稳定(表现为输出电压忽高忽低、带载后电压骤降、空载电压波动超 ±5%),多与输入供电、核心电路元件、调压反馈系统及负载相关。以下按 “先外部后内部” 原则,分步骤拆解维修流程。
一、外部因素排查(优先无拆机操作)
1. 输入电源与供电回路检查
三相输入电压检测:用万用表(交流电压档)测量电源输入端 L1、L2、L3 三相电压,额定值通常为 380V±10%,若某相电压偏差超 20V(如 L1=350V、L2=420V),或三相不平衡度>5%,需检查工厂供电线路(如接触器触点烧蚀、电缆压降过大),更换故障接触器或加粗输入线缆(建议选用≥10mm2 铜芯线)。
输入缺相与波动排查:观察电源面板 “电源指示灯”,若闪烁或某相指示灯不亮,可能是输入熔断器烧毁(位于电源进线端,标注 “FU1-FU3”),需更换同规格熔断器(如 10A/500V 陶瓷熔断器);若电网电压频繁波动(如工厂大功率设备启停导致),需为中频电源配备稳压器(容量≥电源额定功率 1.5 倍)。
2. 负载与输出线路检查
负载匹配性验证:电压不稳定常与负载过载或突变有关,查看电源显示屏 “输出电流”,若持续超额定值(如额定 200A 却显示 250A),需减少负载(如焊接时降低送丝速度、热处理时减少加热工件数量);若负载为间歇性工作(如频繁启停的电机),需在输出端并联缓冲电容(10μF/1000V)抑制电压波动。
输出线路检测:检查输出线缆(连接电源与负载)是否有破损、接头松动,用扳手紧固输出端子(扭矩按手册要求,通常为 8-10N・m),避免虚接导致压降;若线缆过长(>50m),需更换截面积更大的线缆(如原 6mm2 换为 16mm2),减少线路损耗。
二、内部核心电路检修(需断电拆机,专业操作)
1. 整流与滤波电路故障排查
整流桥检测:打开电源机箱,找到整流模块(标有 “Rectifier”,由 6 个晶闸管或二极管组成),断电后用万用表(二极管档)测量每个桥臂的导通性,正常时正向导通、反向截止,若某桥臂正反均导通(击穿)或均截止(开路),需更换整流模块(选用同型号 IGBT 整流桥,如英飞凌 FF300R12KE3)。
滤波电容检查:直流母线滤波电容(通常为多个电解电容并联,标注 “450V/470μF”)是稳定电压的关键,若电容外观鼓包、漏液,或用电容表测量容量衰减超 30%(如标称 470μF 实测 320μF),需批量更换(建议同时更换所有并联电容,避免新旧电容性能差异导致分压不均)。
2. 逆变模块与驱动电路检修
逆变 IGBT 模块检测:逆变模块(标有 “Inverter”)将直流转为中频交流,若模块损坏会导致输出电压畸变。断电后测量模块 CE 极间电阻,正常时应为无穷大,若短路或阻值过小(<10Ω),需更换模块;同时检查驱动板(连接逆变模块的小板)上的驱动芯片(如 EXB841),若芯片发烫或输出信号异常(用示波器检测驱动信号为方波,幅值 15V±2V),需更换驱动芯片及配套续流二极管。
驱动电源检查:驱动电路依赖 ±15V 直流电源供电,用万用表测量驱动板电源输入端,若电压偏差超 ±1V(如仅 13V),需检查电源模块(如 LM2596),更换损坏的电容或稳压芯片,确保驱动信号稳定。
三、调压与反馈系统排查(闭环控制核心)
1. 电压反馈回路检测
电压传感器校准:电源输出端的电压传感器(如霍尔电压传感器 LV28-P)将输出电压转为 0-5V 反馈信号,用万用表测量传感器输出端,对比电源显示屏电压值,若偏差超 5%(如实际输出 380V,反馈显示 360V),需通过控制板上的 “V-ADJ” 电位器校准,或更换精度下降的传感器。
反馈线路抗干扰:反馈线缆需与动力线缆分开敷设(间距≥30cm),若屏蔽层破损,需重新包裹铝箔并单端接地(接地电阻<4Ω),避免电磁干扰导致反馈信号波动。
2. PID 参数与控制板调试
PID 参数优化:进入电源操作界面,查看 “Voltage PID” 参数(比例增益 P、积分时间 I),若 P 值过高(如>20)易导致电压振荡,过低(如<5)易导致响应迟缓;I 值过长(如>10s)易导致稳态误差大。建议恢复出厂参数(霍廷格官网可查),再带载调试:逐步增大 P 值至电压微振,再减小 I 值至波动消除。
控制板故障排查:若参数调试无效,检查控制板(标有 “Control Board”)上的 DSP 芯片(如 TMS320F28335)是否发烫,用示波器检测芯片输出的 PWM 信号(应为规则方波),若波形失真或无输出,需联系售后更换控制板(非专业人员勿自行维修,避免参数丢失)。
